一、 案例背景与项目痛点

案例背景：

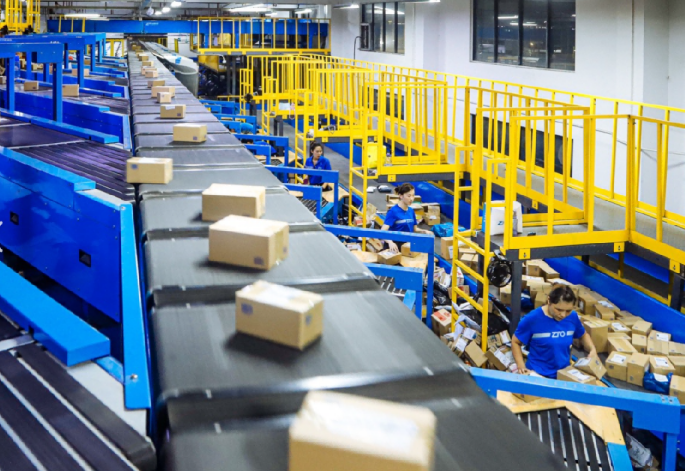

某大型区域快递分拣中心为提高吞吐量，计划上线一条高速交叉带分拣系统。该系统核心控制单元采用高性能的西门子S7-1500系列PLC，其上层架构基于PROFINET工业以太网，负责逻辑调度、路径规划与系统监控。而执行单元——驱动数百个分拣小车精准运动的伺服电机系统，则优选了支持EtherCAT实时以太网协议的伺服驱动器，以确保极高的同步性与响应速度。

项目痛点：

1.协议异构难题：西门子S7-1500原生不支持EtherCAT协议，无法直接作为主站控制庞大的伺服网络。若强制所有伺服更换为PROFINET版本，成本将急剧上升。

2.实时性要求苛刻：分拣系统对同步性要求极高，数百个伺服轴需要毫秒级的协同响应，任何通讯延迟都会导致包裹抛投不准，造成分拣错误。

3.系统架构复杂：若采用传统的脉冲控制或模拟量控制，布线极其繁琐，抗干扰能力差，且难以实现大量伺服参数的集中配置与实时诊断。

4.数据采集困难：伺服系统的实时状态（如电流、扭矩、报警代码）是判断系统健康、预测性维护的关键数据，传统方式难以全面、高效地采集并上传至PLC与MES系统。

5.集成与调试周期长：异构系统的集成需要复杂的中间层开发，调试过程牵涉多方，耗时费力，严重影响项目上线进度。

 二、 解决方案：远创智控YC-ECTM-PN协议转换网关

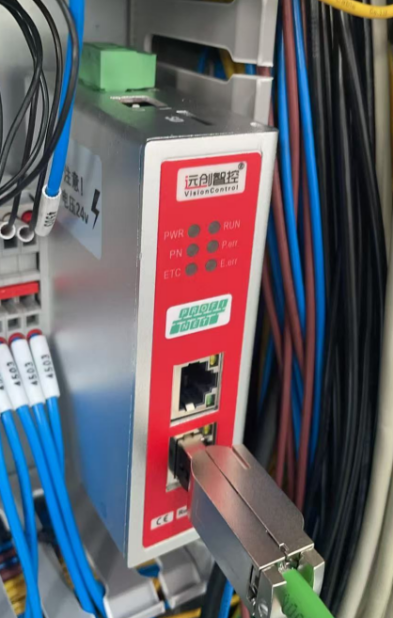

针对上述痛点，我们引入了远创智控YC-ECTM-PN协议转换网关。这款产品不仅仅是一个简单的协议转换器，更是一个功能强大的智能网关 和协议转换网关。

协议转换网关功能简介：

 核心协议桥接：作为PROFINET与EtherCAT之间的“协议翻译官”，网关在PROFINET侧作为智能从站，被S7-1500 PLC循环访问；在EtherCAT侧作为主站，高效、实时地控制整个伺服网络。

 高性能数据交换：它建立了两个网络间数据的高速通道，将PLC发出的控制字、设定位置等数据实时下发至伺服，同时将伺服的反馈位置、实际转速、状态字等数据实时采集并上传给PLC。

 强大的数据采集与边缘处理：作为数据采集器，它能捕获EtherCAT网络中的所有伺服数据。同时，作为协议转换网关，它具备初步的数据处理能力，如对伺服异常状态进行预判断、生成报警信息、或进行数据滤波，有效减轻上级PLC的运算负担。

 三、 清晰的解决方案与实施过程

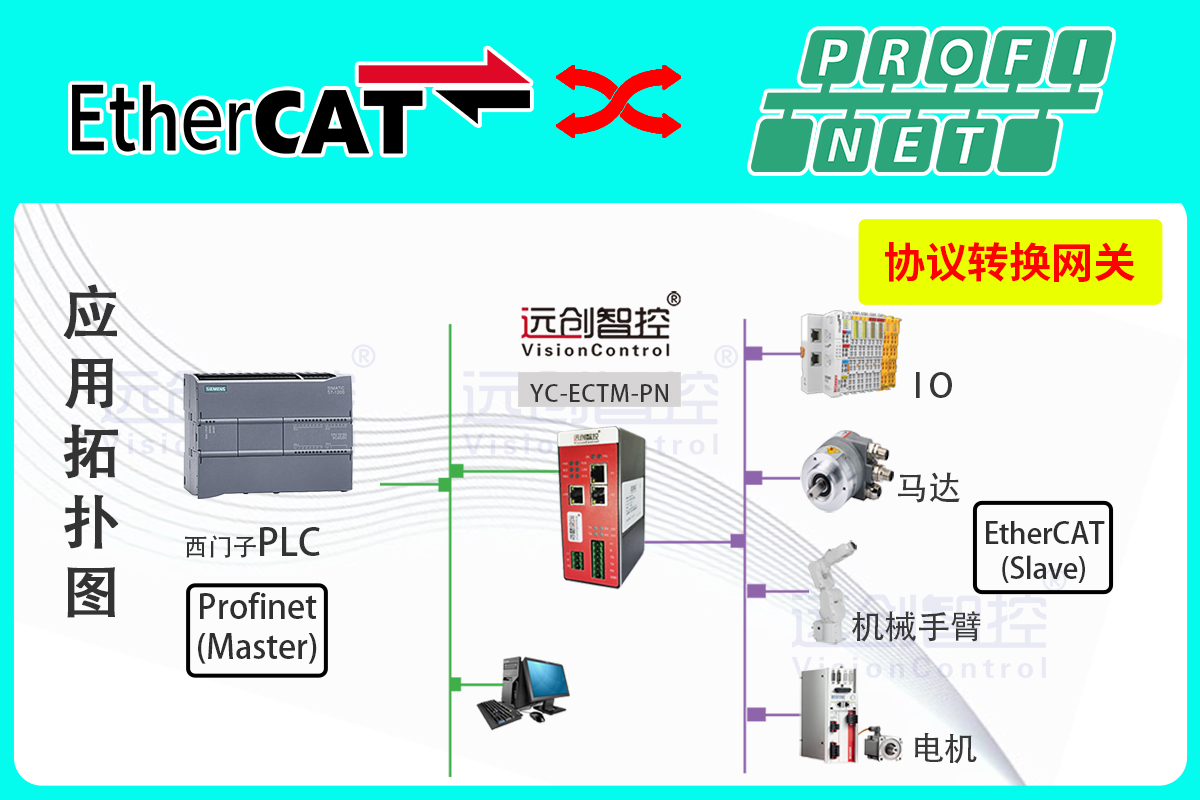

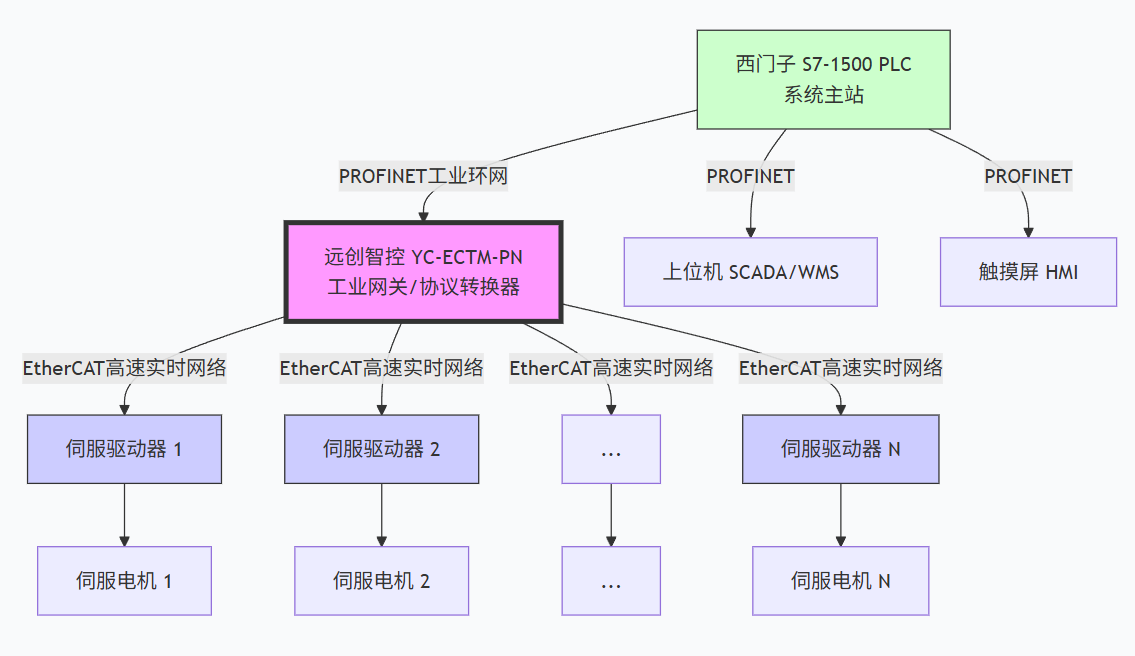

1. 系统拓扑重构

2. 实施过程

 步骤一：硬件组态。在西门子TIA Portal工程中，安装网关的GSDML文件，将其作为标准PROFINET IO设备添加到S7-1500的硬件目录中，并分配好输入输出数据交换区。

 步骤二：EtherCAT网络组态。使用网关配套的配置软件（或集成在TIA Portal中的高级功能），扫描并识别连接的所有EtherCAT伺服从站，生成网络拓扑，并配置伺服的工作模式（如循环同步位置模式CSP）。

 步骤三：数据映射配置。在网关配置工具中，建立PROFINET IO区与EtherCAT从站过程数据（PDO）之间的映射关系。例如，将S7-1500的输出区映射到伺服的“控制字”和“目标位置”；将伺服的“状态字”和“实际位置”映射到S7-1500的输入区。

 步骤四：伺服参数配置与调试。通过网关，可以便捷地对所有伺服进行参数的上传、下载和批量配置，极大简化了调试流程。

 步骤五：PLC程序与上位机开发。基于映射好的数据地址，在S7-1500中编写运动控制逻辑，并在上位机SCADA上开发监控界面，实时显示所有伺服的运行状态和系统报警。

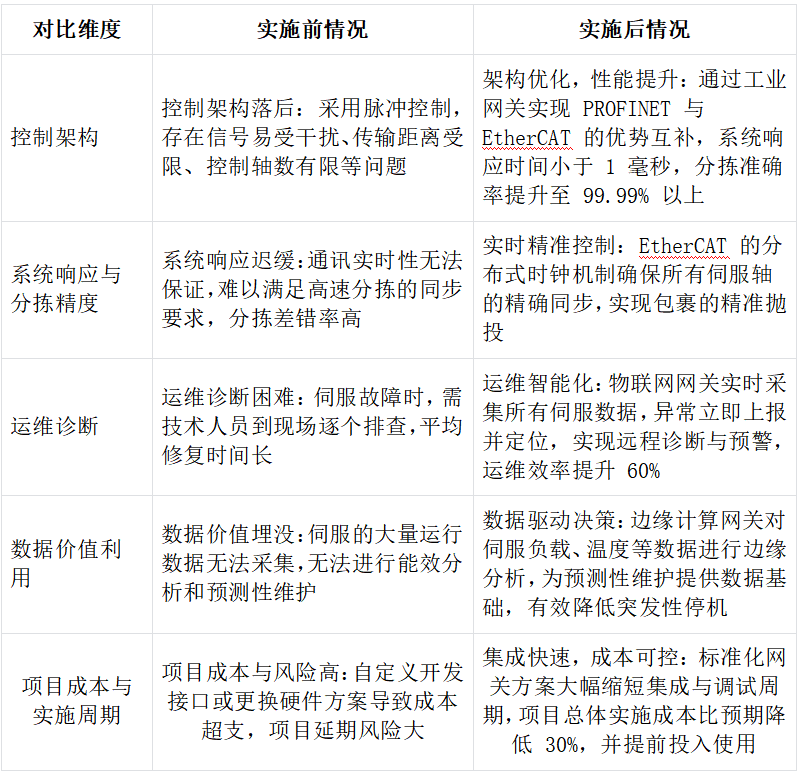

四、 应用效果与项目实施前后对比

 五、 行业推广与前景展望

远创智控YC-ECTM-PN网关所代表的智能网关 解决方案，其价值已在该物流案例中得到充分验证。这种高效、可靠的异构系统集成能力，在以下主流且快速发展的行业中同样需求迫切：

1.锂电生产设备：卷绕、叠片等精密工序对多轴同步运动控制要求极高，是EtherCAT的主战场。该网关能无缝对接西门子/三菱等主流PLC，构建统一控制平台。

2.工业机器人：机器人控制器与关节伺服之间通常采用EtherCAT，而生产线主控往往采用PROFINET。此网关是实现机器人与生产线“对话”的理想桥梁。

3.半导体与面板制造：晶圆搬运、光刻机等设备对运动控制的精度和洁净度要求严苛，需要稳定可靠的工业网关来整合不同协议的顶级设备。

4.高端包装机械：需要将视觉系统（通常为GigE Vision）、PLC与伺服系统（EtherCAT）高效集成，实现高速高精的贴标、灌装与包装。

 六、 总结

在工业互联网与智能制造深度融合的今天，数据是智能的基石，互通是智能的前提。本项目成功实践证明，远创智控YC-ECTM-PN这类专业的工业网关，早已超越了简单的协议转换。它是承上启下的物联网网关，是赋能前线的协议转换网关，是洞察细微的数据采集器，更是构建柔性生产系统的智能网关。

它以其卓越的性能和稳定性，将控制领域的PROFINET与驱动领域的EtherCAT无缝融合，不仅解决了快递分拣行业的核心痛点，更为广泛制造业的设备互联、数据互通和智能升级提供了标准化、模块化的范例。随着“中国智造”的不断深入，这种能够快速部署、赋能现有设备、释放数据潜力的智能网关 解决方案，必将在更多的主流和新兴行业中成为构建未来智慧工厂不可或缺的神经中枢。

《具体内容配置过程及其他相关咨询请与武工留言交流》
