一、项目背景

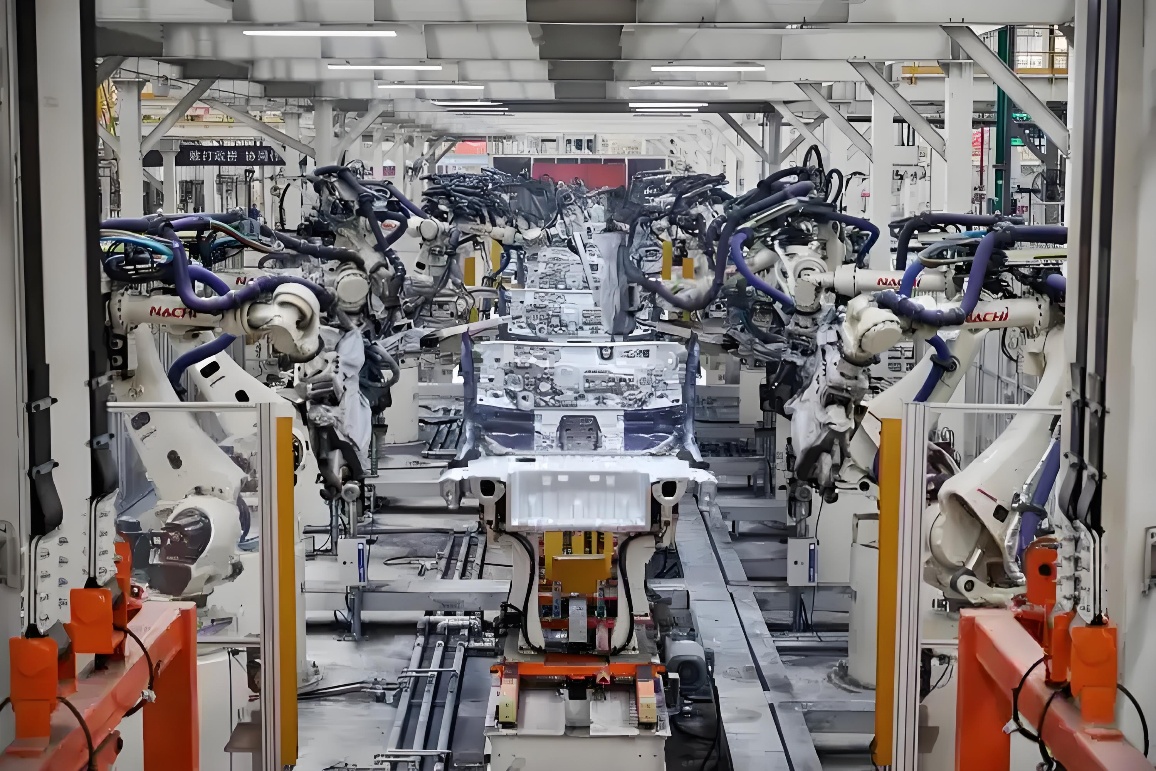

新能源汽车作为近年来快速发展的新兴行业，其生产制造过程对自动化和信息化的要求极高。然而，传统三菱FX3U PLC作为生产线的核心控制设备，存在一个显著的行业痛点：PLC本身没有网口，只能通过串口进行通讯。这导致在构建智能化生产线时面临多重挑战。为了解决这一痛点，某新能源汽车制造工厂在智能化改造中，采用了远创智控YC8000-FX三菱PLC以太网模块与三菱FX3U PLC进行以太网通讯的解决方案。

二、系统组成

•PLC设备：三菱FX3U系列PLC，作为现场控制的核心设备，负责控制新能源汽车生产线上的各种自动化设备，如机械手臂、传送带、焊机等，实现对生产设备的自动化控制。

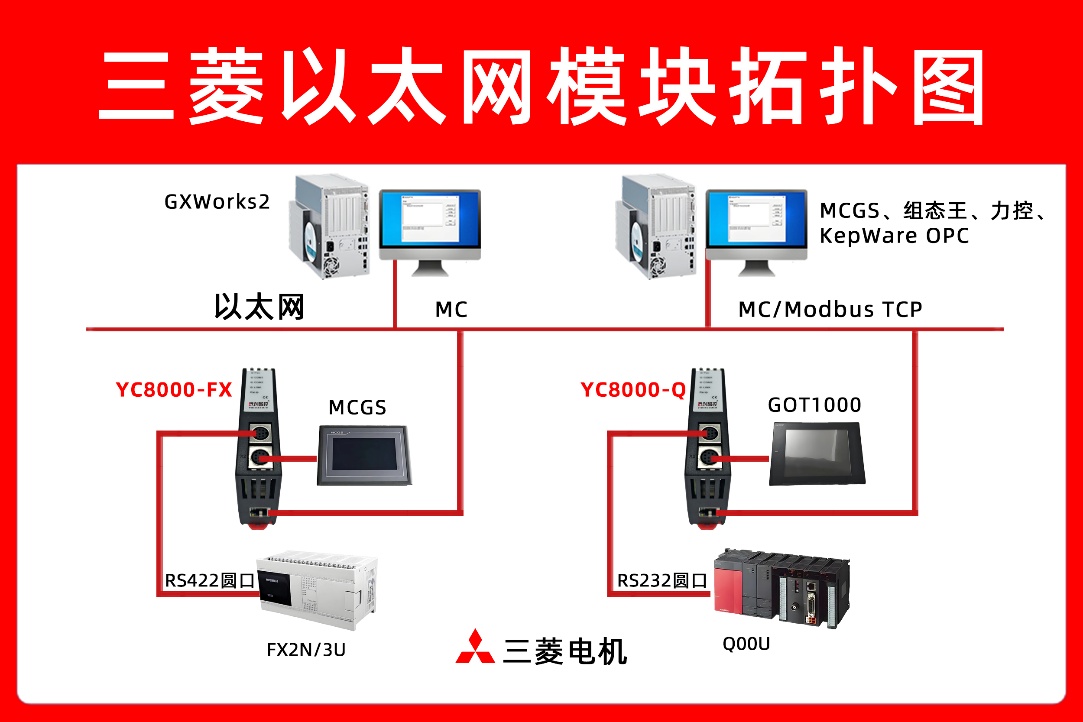

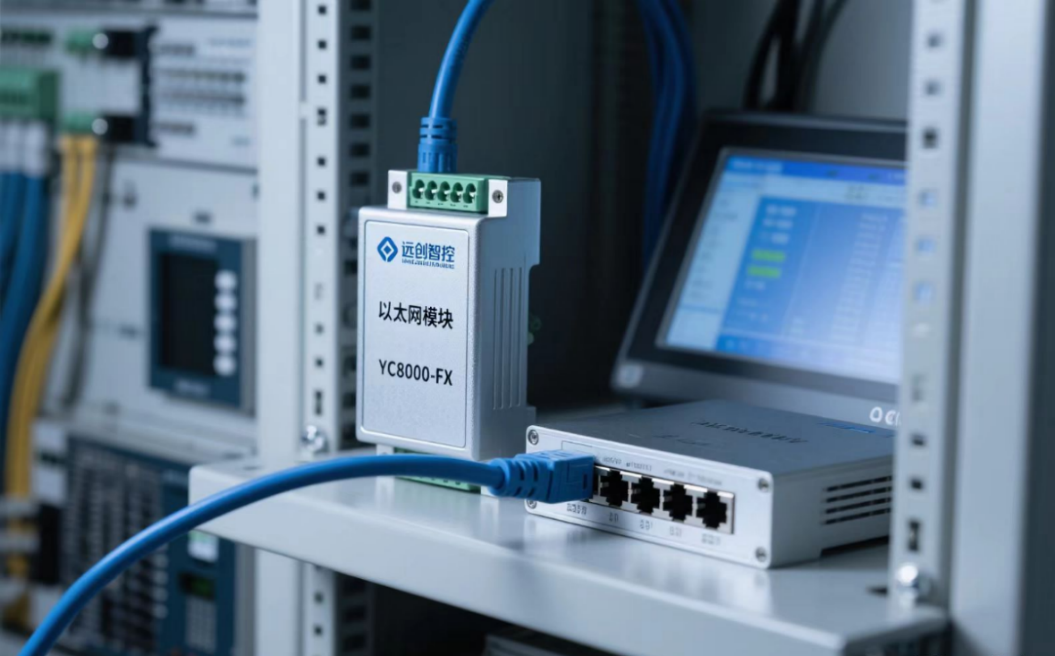

•以太网模块：远创智控YC8000-FX三菱PLC以太网模块，安装在三菱FX3U PLC旁边，通过专用通讯线与PLC的编程口相连。该模块采用工业级设计，导轨安装，不占用PLC编程口，上位机可通过以太网对PLC数据监控，同时触摸屏可通过复用接口与PLC进行通讯。

•上位机：配备有编程软件和监控软件的计算机，通过以太网与YC8000-FX三菱PLC以太网模块相连，实现对PLC的编程调试、数据监控和远程管理等功能。

三、实施过程

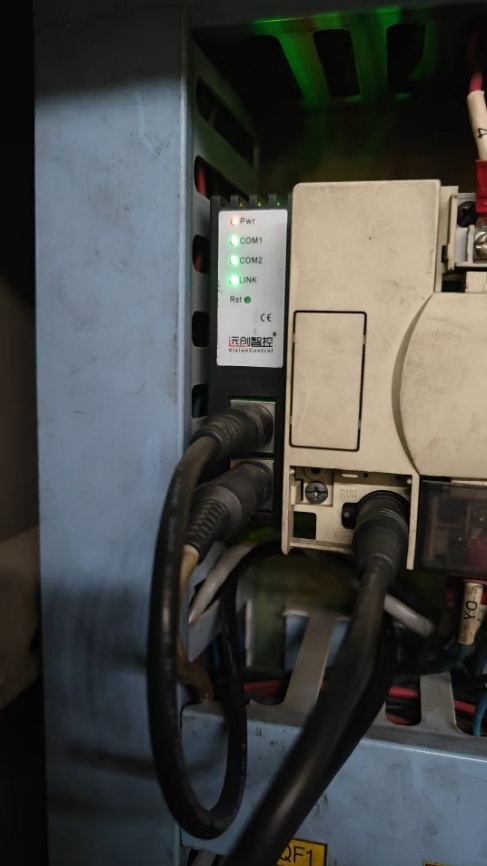

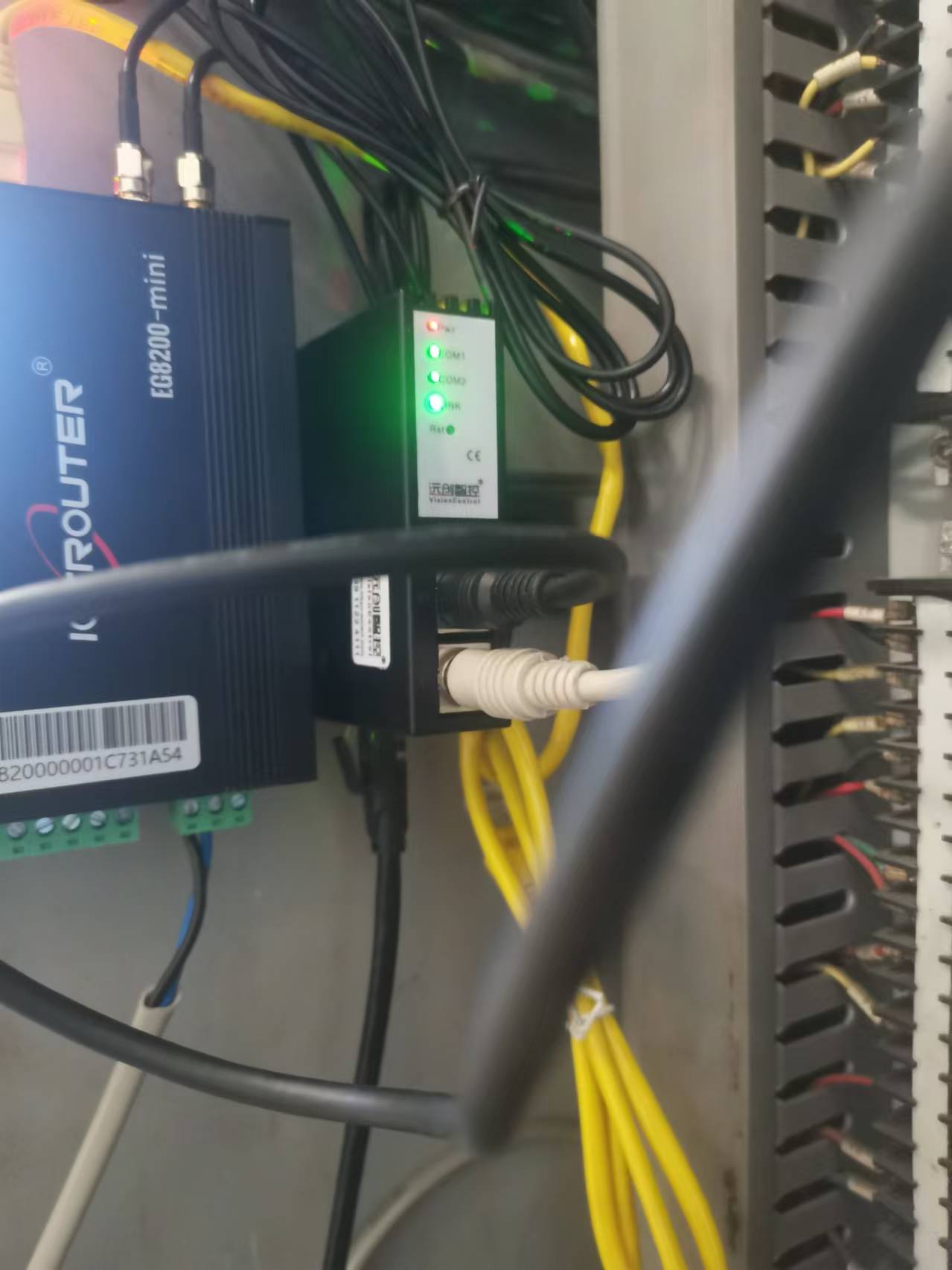

•硬件安装：首先将三菱FX3U PLC安装在新能源汽车生产线的控制柜内，然后将远创智控YC8000-FX三菱PLC以太网模块安装在35mm的导轨上，并通过通讯线将其COM1口连接至三菱FX3U PLC的编程通讯口，COM2扩展口留作备用。将模块的电源线接入控制柜的电源，确保模块正常供电。

•网络配置：将上位机的本地网卡IP设置为与YC8000-FX模块同一网段，如将上位机IP设置为192.168.1.100，模块的出厂IP地址为192.168.1.178。通过网线将上位机与YC8000-FX三菱PLC以太网模块的RJ45网口相连，观察模块的Link指示灯是否常亮，以确认网络连接正常。

•参数设置：使用上位机上的浏览器，输入模块的IP地址登录YC8000-FX模块的内部Web网页。在网页中进行参数设置，包括设置PLC类型为FX3U、系统工作模式选择三菱以太网协议、通讯重试次数设置为默认值3等。同时，根据实际需求设置模块的IP地址、掩码和网关等以太网接口参数，以便模块能够正常接入工厂的局域网。

•编程与调试：打开三菱编程软件GXWorks2，新建项目并配置PLC参数，确保编程软件能够识别并连接到YC8000-FX三菱FX系列PLC以太网通讯模块。通过编程软件对三菱FX3U PLC编写控制程序，实现对新能源汽车生产线上各种设备的自动化控制逻辑。在编程过程中，可通过YC8000-FX模块实时监控PLC的运行状态和数据变化，进行程序的调试和优化。

四、应用效果

•提高生产效率：通过远创智控YC8000-FX三菱FX系列PLC以太网通讯模块与三菱FX3U PLC的以太网通讯，实现了上位机对PLC的远程监控和数据采集。生产管理人员可在监控室实时了解生产线的运行状态、设备故障信息和生产数据，及时调整生产计划和解决生产过程中出现的问题，减少了设备停机时间，提高了生产效率。

•实现设备远程管理：借助以太网通讯，维护人员可以通过上位机远程对三菱FX3U PLC进行程序更新、参数调整和故障诊断等操作，无需到现场逐台设备进行操作，大大提高了设备管理的便捷性和效率，降低了维护成本。

•助力生产信息化：该以太网通讯方案为新能源汽车制造工厂的生产信息化建设提供了基础支持。上位机采集到的生产数据可进一步上传至工厂的生产管理系统（MES），实现生产过程的透明化和可追溯性，为企业的生产决策提供了准确的数据依据，有助于企业优化生产流程、提高产品质量和降低成本。

五、总结

远创智控YC8000-FX三菱FX系列PLC以太网通讯模块在新能源汽车制造行业中的应用，成功解决了三菱FX3U PLC与上位机之间的以太网通讯需求，实现了设备的远程监控、管理及生产数据的高效采集与传输。在实际应用中，YC8000-FX模块以其稳定可靠的性能、简单便捷的安装配置和丰富的功能特性，为新能源汽车制造企业带来了显著的经济效益和管理效益，有力地推动了企业在自动化、信息化和智能化方向的发展。

(具体内容配置过程及其他相关咨询可联系杨工。)
