本案例介绍西门子PLC200通过远创智控PPI-ETH-YC01以太网模块与1200PLC实现S7 PUT/GET通信。

在一些传统的工业自动化生产线中，早期使用的是 S7-200PLC 作为控制核心。随着生产规模的扩大和生产工艺的改进，需要对控制系统进行升级和扩展，引入功能更强大的 S7-1200PLC。然而，由于 200PLC 已经在现场稳定运行多年，且与众多设备存在连接和通信关系，直接替换会带来巨大的成本和风险。因此，需要通过远创智控PPI-ETH-YC01实现 200PLC 与 1200PLC 之间的通信，以充分利用现有设备资源，实现系统的平滑升级和扩展，PUT GET 通信则为这种需求提供了一种高效的解决方案。

工具：200  224PLC一台

交换机一台

远创智控PPI-ETH-YC01,PPI转以太网模块一台

下面开始软件配置配置

1, 200PLC通过远创智控的以太网模块转出的网口配置与200smart与1200 PUT/GET配置

2, 打开博图，添加1200PLC硬件组态

3, 新建子网连接

4, 点击连接--S7连接

5, 添加新连接

6, 点击新链接--属性--本地ID号，记住这个ID，后面会用得到

7, 地址详细信息里保持默认

8, 在常规参数里伙伴以太网连接，IP地址为远创智控以太网模块地址，192.168.0.188

9, 选中PLC在属性--常规--系统和时钟存储器--时钟存储器位   启用时钟存储字节

10, 把硬件组态下载，在线监控，连接成功

11, 建立下面的DB块作为收发数据，并且把每个DB块属性取消优化块的访问

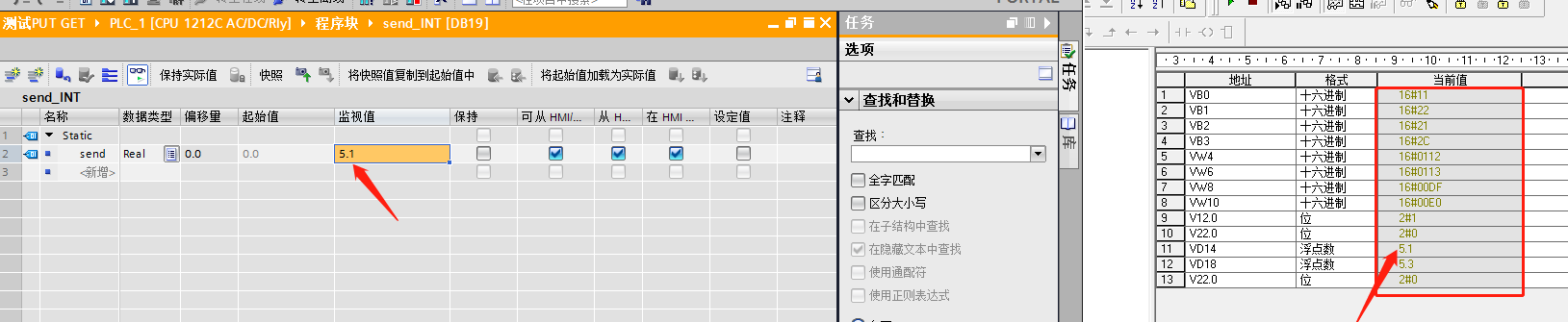

12, 打开监控即可把1200的DB9-DB19数据放到200PLC的DB1的数据块了  上传成功

13, 经过添加S7 通信的PUT/GET程序块即可实现有200PLC224或226 PPI串口通信通过远创智控PPI-ETH-YC01以太网模块即可实现200PLC与1200PLC数据交换目的。同理可得，利用远创智控PLC以太网模块还可以实现有300PLC 串口MPI通信实现与1200/1500PLC的以太网通信，

这种通信方式使得 200PLC 和 1200PLC 能够更好地协同工作，充分发挥各自的优势，实现系统的功能扩展和升级。同时，也为后续与其他设备或系统的集成提供了便利，提高了整个自动化系统的兼容性和开放性。
