如何实现Profinet转Modbus-RTU，使得两种网络协议互通互联，许多朋友都想要了解这个问题。其实远创智控YC-MDPN-001能够很轻松就解决这个问题。接下来作者从该设备的主要功能，技术参数，性能优势，配置方法等多个方面为大家详细说明一下。这款协议转化网关在工业自动化领域发挥着重要作用，能够高效地实现不同协议间的转换，为用户带来便捷与高效的使用体验，帮助企业有效地提升了生产效率及智能化水平。‌

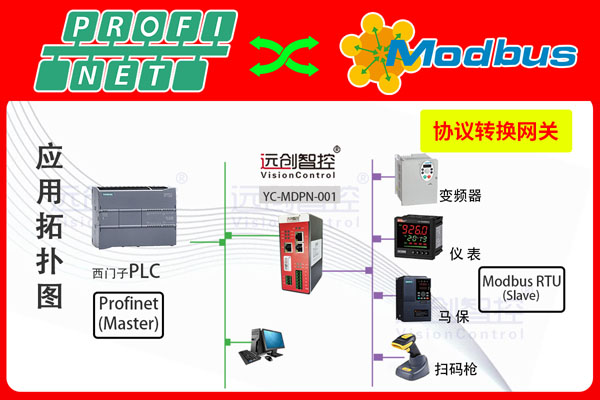

远创智控YC-MDPN-001网关实现Modbus转Profinet功能，能够实现Modbus接口仪表、变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统，是串口Profinet网关的一种。网关在Profinet一侧是Profinet从站，在串口一侧物理接口有RS-485或-232两种，支持Modbus RTU主站或从站。

远创智控YC-MDPN-001网关MODBUS一侧做主站时可用于一对多集成MODBUS/485、或一对一集成MODBUS/232设备，形成MODBUS子网连接到PROFINET，实现PROFINET控制器监控MODBUS设备的技术要求。网关MODBUS一侧做从站时可用于将其他MODBUS主站(如PLC/DCS)以及它的从站数据传输到PROFINET控制器。

远创智控YC-MDPN-001网关技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在主站配置(如STEP7)中对网关MODBUS报文配置即可实现自动网关MODBUS主站的自动发送功能。

Modbus转Profinet网关相关参数：

1、串口端支持的协议类型：MODBUS主站、MODBUS从站、自定义协议以及通用模式(接收式、问答式);

2、串口参数：

①工作方式：半双工;

②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可选;

③数据位：8位;

④校验位：无、奇、偶、标志、空格可选;

⑤停止位：1、2位可选;

3、MODBUS：

①功能码：01H、02H、03H、04H、05H、06H、0FH、10H号功能;

②格式：RTU格式和ASCII格式;

③功能：写命令连续输出、禁止输出或逢变输出的可选择功能;

④每个主站最多可配置60条MODBUS命令;

4、PROFINET侧的输入/输出数量在以下三种范围内可以由用户自由设定：

①Input Bytes + Output Bytes ≤ 1000 Bytes;

② Max Input Bytes ≤ 500 Bytes;

③ Max Output Bytes ≤500 Bytes。

5、供电：24VDC(11V~30V);

6、工作环境温度：-20℃~60℃;工作环境湿度：5% to 95%(无凝露);

7、内置静电防护：15KV ESD;通信端口隔离：3KV;

8、机械尺寸：40mm(宽)×110mm(高)×74mm(深);

9、防护等级：IP20;

导轨安装图

远创智控协议网关的特点优势有那些?

1、‌广泛的应用范围‌

2、‌简单的配置过程‌

3、‌透明的通信能力‌

‌4、稳定的通信质量‌

5、‌强大的兼容性‌

全文总结：

Profinet转Modbus-RTU总线协议转换网关的讲解就到这里啦。这篇技术文档是否对您有所帮助呢?如果您想要了解更多这方面的知识信息，欢迎随时与我们联系!我们将以耐心与用心，为您竭诚解答服务。这款网关在工业自动化领域起着重要作用，能实现不同总线协议间的高效转换。无论您是工程师还是技术爱好者，我们都期待与您共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
