Profinet转RS232协议网关(RS232转Profinet)
点击:126发布时间:2024-09-02

如何实现Profinet转RS232,使得两种网络协议互通互联,许多朋友都想要了解这个问题。其实远创智控YC-RSPN-002能够很轻松就解决这个问题。接下来作者从该设备的主要功能,技术参数,性能优势,配置方法等多个方面为大家详细说明一下。这款协议转化网关在工业自动化领域发挥着重要作用,能够高效地实现不同协议间的转换,为用户带来便捷与高效的使用体验,帮助企业有效地提升了生产效率及智能化水平。‌

一,产品主要功能

远创智控YC-RSPN-002型号RS232转Profinet网关是串口转Profinet网关的一种,具备大数据量通讯能力最大1440字节输入数据+1440字节输出数据。网关在Profinet一侧是Profinet IO 从站,在串口一侧物理接口为RS232接口。该RS232转Profinet网关的RS232一侧做主站时可用于一对一集成RS232设备,实现Profinet控制器监控RS232设备的技术要求。32一侧做从站时可用于将其他RS232主站(如PLC/DCS)以及它的从站数据传输到Profinet控制器。

3

本款RS232转Profinet网关自由协议报文内容是通过主站(西门子S7-1500,S7-1200,S7-300等)的编程实现。基于时间的周期发送控制不需编程,可在主站配置(如STEP7)中选择不同周期间隔的发送;基于事件的发送需要编程控制。通过编程可灵活控制四种收发模式(发收发收、发发、收发收发、收收)

远创智控YC-RSPN-002型号网关RS232一侧做从站时可用于将其他RS232主站(如PLC/DCS)以及它的从站数据传输到PROFINET控制器。本款RS232转PROFINET网关自由协议报文内容是通过主站(西门子S7-1500,S7-1200,S7-300等)的编程实现。基于时间的周期发送控制不需编程,可在主站配置(如STEP7)中选择不同周期间隔的发送;基于事件的发送需要编程控制。通过编程可灵活控制四种收发模式(发收发收、发发、收发收发、收收)

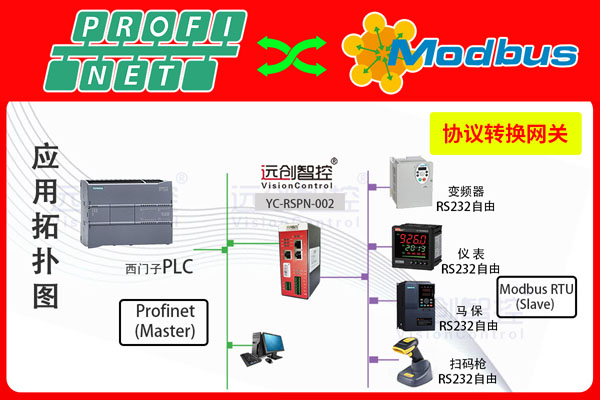

实现RS232转PROFINET功能,将RS232接口设备接入PROFINET网络,可连接多个具RS232/RS485接口的设备到PROFINET网络。典型的串行应用:将传感器,仪表,条码扫描器,RFID读取器,和工业称重设备等接入到PROFINET网络(例如西门子S7-1500,S7-1200,S7-400,S7-300)。

二,产品优势特点:

1、配置方便,用户不必了解PROFINET IO技术细节,无需任何编程就可以完成对网关的配置;

2、三通道独立隔离RS232接口,3路RS232接口完全隔离,可设置成不同参数(波特率,奇偶校验),连接各种设备;

3、双路PROFINET接口,具有交换机功能,现场连接更加方便直接。

4、调试方便:提供调试配置软件,支持双向数据监视、支持命令状态监视等;

三,产品技术指标

PROFINET接口技术指标

1、2XRJ45以太网接口,支持100BASE-TX,全双工通信,MDI/MDIX自侦测;

2、集成以太网交换机,方便将PROFINET设备组成菊花链;

3、符合PROFINET的C类标准,支持PROFINET2.3版本;

4、所以Slot/subSlot的输入输出数据总和不超过2880字节;

5、集成GSML文件。

RS232技术指标:

1、三通道RS232接口:端子接线, 半双工;

2、三通道RS232相互独立,可设置不同的参数。波特率:300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可选;校验位:7位/8位可选、校验位(偶、奇、无)、地址/数据标记可选;

3、自由协议报文内容是通过主站PLC/DCS的编程实现;

4、网桥的状态字可全面反映网桥的通信状态和串口的通信状态,控制字可以灵活控制发送、接收逻辑。

5、供电:24VDC(11V-30V);

6、工作环境温度:-20℃-60℃;工作环境湿度:5% to 95%(无凝露);

5、内置静电防护:15KV ESD;通信端口隔离:3KV;

6、机械尺寸:40mm(宽)×110mm(高)×74mm(深);

7、防护等级:IP20;

导轨安装图

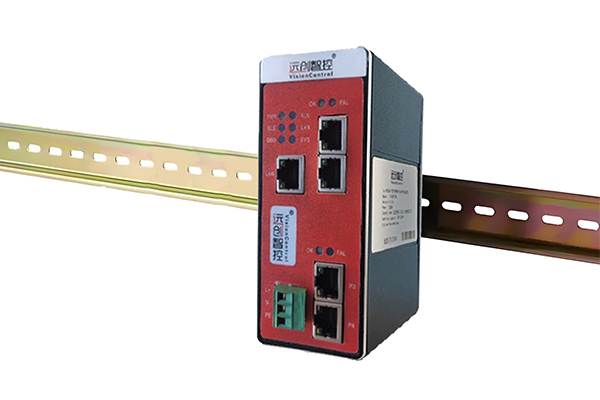

远创导轨安装图

远创智控协议网关的特点优势有那些?

1、‌广泛的应用范围‌

2、‌简单的配置过程‌

3、‌透明的通信能力‌

‌4、稳定的通信质量‌

5、‌强大的兼容性‌

全文总结:
