如何实现Profinet转Modbus-TCP，使得两种网络协议互通互联，许多朋友都想要了解这个问题。其实远创智控YC-PNM-TCP能够很轻松就解决这个问题。接下来作者从该设备的主要功能，技术参数，性能优势，配置方法等多个方面为大家详细说明一下。这款协议转化网关在工业自动化领域发挥着重要作用，能够高效地实现不同协议间的转换，为用户带来便捷与高效的使用体验，帮助企业有效地提升了生产效率及智能化水平。‌

一，设备主要功能

1、远创智控YC-PNM-TCP型网关是Profinet主站转Modbus TCP从站工业级Profinet网关。‌这种网关设备允许将Profinet从站网络中的设备连接和Modbus TCP主站网络中的设备连接，‌从而实现不同工业通信协议之间的相互转换。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Profinet和Modbus TCP网络。‌

2、应用广泛：本产品应用于支持Profinet接口的仪表、阀岛，电棍，IO模块、伺服电机与Modbus TCP接口的汇川，欧姆龙PLC或上位机实现通讯。

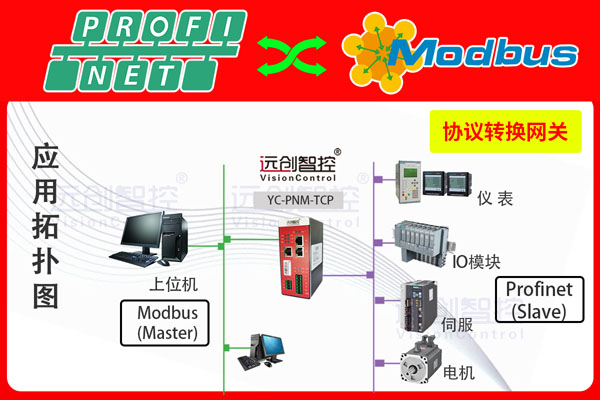

二，典型应用拓扑图

三，设备技术参数

远创智控YC-PNM-TCP主要实现了Modbus TCP从站和Profinet主站(简称PNM)。网关作为Modbus TCP从站接入到Profinet网络中

支持标准的Profinet I/O协议。

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定。

最大连接数：128个从站

支持标准的Modbus TCP协议

在Modbus TCP一侧为Modbus TCP Server;

功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

支持波特率：125kbit/s,250kbit/s,500kbit/s

四，设备配置方法

1、正确连接电源，通过以太网口将YC-PNM-TCP与PC相连，给网关上电;

2、打开Profinet Manager，根据需求在配置软件中进行配置，包PN主站、从站属性参数等;

3、在Profinet Manager中配置相应的组态，包括要配置的模块，目标设备的IP地址;

4、配置Modbus TCP从站的IP地址，掉线选项等等。

5、点击工具栏中的“生成程序”、“下载程序”按钮，将配置下载到YC-PNM-TCP中

6、等待大约10秒目标设备会与网关之间建立连接，此时OK指示灯灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关的特点优势有那些?

1、‌广泛的应用范围‌

2、‌简单的配置过程‌

3、‌透明的通信能力‌

‌4、稳定的通信质量‌

5、‌强大的兼容性‌

全文总结：

Profinet转Modbus-TCP总线协议转换网关的讲解就到这里啦。这篇技术文档是否对您有所帮助呢?如果您想要了解更多这方面的知识信息，欢迎随时与我们联系!我们将以耐心与用心，为您竭诚解答服务。这款网关在工业自动化领域起着重要作用，能实现不同总线协议间的高效转换。无论您是工程师还是技术爱好者，我们都期待与您共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
