怎么样实现Modbus-TCP转CC-Link IEFB，很多朋友想要了解这个问题。其实远创智控YC-CCLKIE-TCP产品可以很好地解决这个问题。该设备主要功能包括协议转换、数据传输及故障诊断等。技术参数方面表现出色，优势特点众多，如高稳定性、便捷配置等。其配置方式简单易懂，为不同总线间的稳定通信提供可靠方案，让工业自动化系统搭建更便捷高效，满足各种场景应用需求，是工业自动化领域的得力助手。

一，设备主要功能

远创智控YC-CCLKIE-TCP型网关是自主研发的一款CC-Link IE FB从站功能的通讯网关。该产品主要功能是将各种Modbus-TCP设备接入到CC-Link IE FB网络中，连接到网关总线中做为从站使用，连接到Modbus-TCP总线中做为主站或从站使用。

应用广泛：Modbus-TCP主站转CC-Link IE FB从站具有众多显著的功能特点。首先，它能够实现不同协议之间的高效转换，确保数据在Modbus-TCP网络和CC-Link IE FB网络之间的无缝传输。支持Modbus-TCP接口的电机、伺服、变频器、机械臂等等。比如，在智能制造工厂中，各种生产设备可能采用不同的通信协议，通过这种转换，可以实现设备之间的高效协同工作。

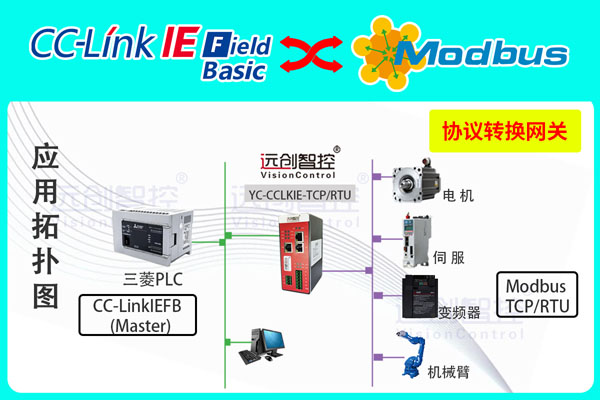

二，典型应用拓扑图

三，设备技术参数

网关做为CC-Link IE FB网络的从站，可以连接三菱的PLC。

通过网关的拨码，可以设置网关占用1个站~4个站

输入输出字节数：输入字数最大128word、输出字数最大128word。

网关占用几个站，直接决定输入输出数量

网关的Modbus接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。

网关作为Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

最大可以开通8个通道，连接8个Modbus从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

支持02H、04H、0FH、10H 号功能;

端口号支持 501~504;

四，配置方法

1、使用GW Modbus Builde软件配置网关的Modbus报文。

2、使用TCP Config8软件设置网关的Modbus网口参数。

3、使用GW Modbus Bulider软件设置网关的CC-Link IE FB的ip地址。

4、在三菱的主站软件GX WORKS3上配置网关。

5、正确设置拨码，供电后网关开始运行。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

Modbus-TCP转CC-Link IEFB总线协议转换网关的介绍先到这里。希望这篇技术文档对你有所帮助。若你对该产品的内部协议转换机制、数据映射原理等工作原理有疑问，或者对其高兼容性、低延迟性等技术优势感兴趣，又或者在实际应用中遇到数据丢包、通信干扰等难题，比如如何优化数据校验算法增强网络稳定性、怎样利用数据缓存技术提升传输效率等，不要犹豫，马上联系我们。我们会竭诚为你解决问题，提供详细专业的解答和优质高效的服务。
