在工业自动化领域，众多朋友对DeviceNet转Modbus-TCP如何实现高效稳定的互联通信饶有兴致。在此作者为大家介绍远创智控YC-DNT-TCP这款产品，它能够出色地解决这一问题。接下来，作者从该款设备的主要功能、技术参数、优势特点以及配置方式等多个方面，向广大朋友全面详细地介绍该设备。这款产品为不同总线间的稳定通信提供了可靠的解决方案，使得工业自动化系统的搭建更为便捷高效，能够满足不同场景下的应用需求。

一，设备主要功能

远创智控YC-DNT-TCP是自主研发的一款DeviceNet从站功能的通讯网关。该产品主要功能是将DeviceNet总线和Modbus-TCP网络连接起来,连接到DeviceNet总线中做为从站使用，连接到Modbus-TCP总线中做为主站或从站使用。

应用广泛：本产品应用于支持Modbus-TCP接口的伺服驱动器、仪表、扫码枪等等。在火力发电厂中，通过这种网关，能够实现对各类传感器、执行器等终端设备的高效管理。例如在锅炉燃烧控制系统中，DeviceNet网络连接的温度、压力传感器可实时向网关发送数据，网关将其封装成Modbus-TCP报文并通过以太网传至控制室的上位机系统，大大提升了数据通信速度和系统的可靠性、可维护性。

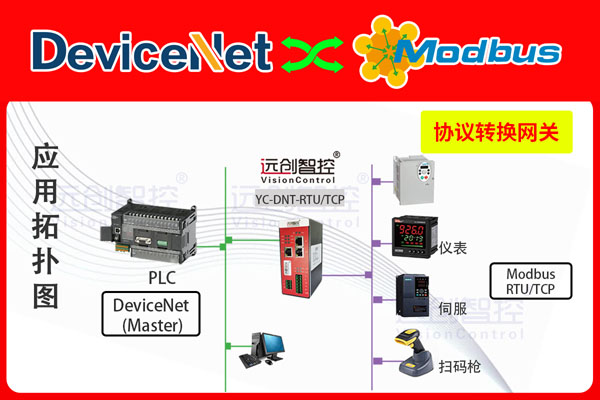

二，典型应用拓扑图

三，设备技术参数

DeviceNet接口为从站，支持poll扫描

支持的波特率：125K, 250K, 500K

DeviceNet网络总线供电

DeviceNet最大输入输出长度：各128bytes

DeviceNet站地址：0-31

网关的Modbus接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。

网关作为Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

网关作为Modbus主站，最大可以开通8个通道，连接8个Modbus从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

网关作为Modbus从站，支持 02H、04H、0FH、10H 号功能。

网关作为Modbus从站，端口号支持 501~504。

四，配置方法

1、使用GW Config软件配置网关的Modbus报文。

2、使用TCP Config软件设置网关的Modbus网口参数。

3、使用GW Confi软件设置网关的DeviceNet参数。

4、在DeviceNet主站软件上配置网关。

5、正确设置拨码，供电后网关开始运行。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

DeviceNet转Modbus-TCP总线协议转换网关的介绍至此暂告一段落。期望这篇技术文档能够为你提供助力。倘若你想要了解该产品的内部协议转换机制、数据映射原理等工作原理，亦或是对其高兼容性、低延迟性等技术优势感兴趣，又或者在实际应用中遭遇数据丢包、通信干扰等难题，比如如何优化数据校验算法以增强网络稳定性、怎样利用数据缓存技术提升传输效率等，那么别再迟疑，即刻与我们取得联系。我们将竭诚为你排忧解难，提供详尽且专业的解答以及优质高效的服务。
