在工业自动化领域，众多朋友对DeviceNet转EtherNet/IP如何实现高效稳定的互联通信饶有兴致。在此作者为大家介绍远创智控YC-EIP-DNT这款产品，它能够出色地解决这一问题。接下来，作者从该款设备的主要功能、技术参数、优势特点以及配置方式等多个方面，向广大朋友全面详细地介绍该设备。这款产品为不同总线间的稳定通信提供了可靠的解决方案，使得工业自动化系统的搭建更为便捷高效，能够满足不同场景下的应用需求。

一，设备主要功能

远创智控YC-EIP-DNT型网关是自主研发的一款EtherNet/IP从站功能的通讯网关。该产品主要功能是连接DeviceNet总线和EtherNet/IP网络。本网关连接到EtherNet/IP总线中做为从站使用，连接到DeviceNet总线中做为从站使用。

应用广泛：网关能够将现场设备的数据准确、及时地传输到控制中心，实现对生产过程的精确控制。很多生产线中，某些品牌PLC如欧姆龙，罗克韦尔等可能是DeviceNet总线协议的主站设备，而整体的工厂自动化系统采用EtherNet/IP。网关能实现数据的实时传输和设备的协同工作，如及时调整生产参数、监控设备状态等。

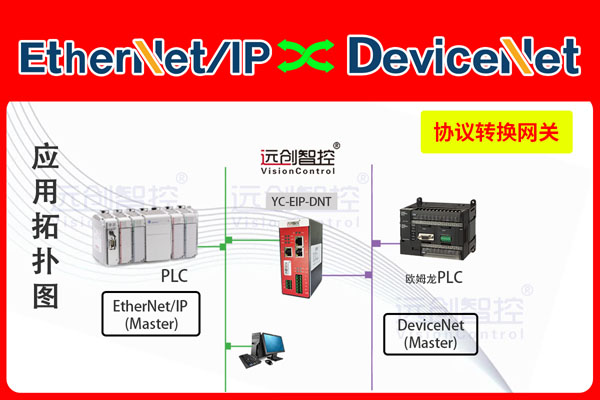

二，典型应用拓扑图

三，设备技术参数

● YC-EIP-DNT做为EtherNet/IP网络的从站，可以连接AB(罗克韦尔)、欧姆龙、基恩士等品牌的PLC。

● 以太网10/100M自适应，具有IP地址冲|突探测功能。

● 支持ODVA标准EtherNet/IP通信协议。

● 输入输出字节数：输入字节数最大500字节，输出字节数最大500字节。

● DeviceNet接口为从站，支持poll扫描

● 支持的波特率：125K, 250K, 500K

● DeviceNet网络总线供电

● DeviceNet最大输入输出长度：各128bytes

● DeviceNet站地址：1-32

四，配置方法

1、使用GW Modbus Builder 软件设置网关的EtherNet/IP 的地址。

2、在EtherNet/IP主站软件上配置网关。

3、配置DeviceNet的输入输出长度。

4、在DeviceNet主站软件上配置网关 。

5、正确设置拨码，供电后网关开始运行。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

DeviceNet转EtherNet/IP总线协议转换网关的介绍至此暂告一段落。期望这篇技术文档能够为你提供助力。倘若你想要了解该产品的内部协议转换机制、数据映射原理等工作原理，亦或是对其高兼容性、低延迟性等技术优势感兴趣，又或者在实际应用中遭遇数据丢包、通信干扰等难题，比如如何优化数据校验算法以增强网络稳定性、怎样利用数据缓存技术提升传输效率等，那么别再迟疑，即刻与我们取得联系。我们将竭诚为你排忧解难，提供详尽且专业的解答以及优质高效的服务。
