在工业自动化领域，众多朋友对DeviceNet转Modbus-RTU如何实现高效稳定的互联通信饶有兴致。在此作者为大家介绍远创智控YC-DNT-RTU这款产品，它能够出色地解决这一问题。接下来，作者从该款设备的主要功能、技术参数、优势特点以及配置方式等多个方面，向广大朋友全面详细地介绍该设备。这款产品为不同总线间的稳定通信提供了可靠的解决方案，使得工业自动化系统的搭建更为便捷高效，能够满足不同场景下的应用需求。

一，产品主要功能

远创智控YC-DNT-RTU是自主研发的一款DeviceNet从站功能的通讯网关。该产品主要功能是将DeviceNet总线和Modbus-RTU网络连接起来。

本网关连接到DeviceNet总线中做为从站使用，连接到Modbus-RTU总线中做为主站或从站使用。

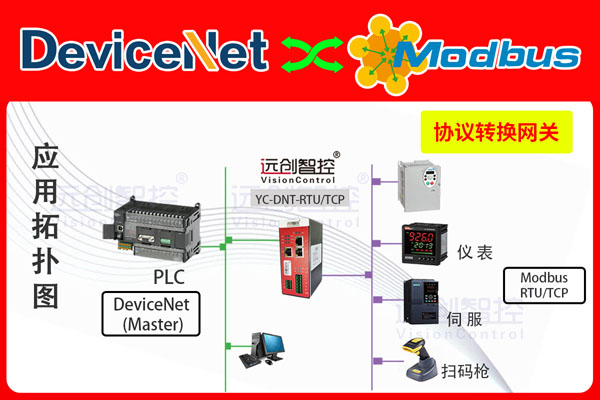

二，典型应用拓扑图

三，技术参数

1、DeviceNet技术参数

● DDeviceNet接口为从站，支持 poll 扫描

● 支持的波特率：125K, 250K, 500K

● DeviceNet网络总线供电

● DeviceNet最大输入输出长度：各 128bytes

● DeviceNet站地址：0-31

2、Modbus-RTU技术参数

● 网关的Modbus接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。

● 网关的Modbus接口可通过拨码选择 RS485 接口或 RS232 接口，两种接口二选一工作。

● 网关的Modbus波特率支持： 2400、4800、9600、19.2K、38.4K、

57.6K、 115.2K 等。

● 网关的Modbus字符格式及校验位：8 位无校验+1 停止位、8 位+偶校验

+1 停止位、8 位+奇校验+1 停止位、8 位无校验+2 停止位。

● 网关作为Modbus主站，支持 01H、02H、03H、04H、05H、06H、

0FH、 10H 号功能。

● 网关作为Modbus从站，支持 03H、04H、06H、10H 号功能。网关作为Modbus主站，最多能带 32 个Modbus从站。

● DeviceNet接口为从站，支持 poll 扫描

● 支持的波特率：125K, 250K, 500K

● DeviceNet网络总线供电

● DeviceNet最大输入输出长度：各 128bytes

● DeviceNet站地址：0-31

四，产品尺寸图

五，端子说明

3PIN端子L+：电源24V

3PIN端子M：电源0V

3PIN端子PE：保护地

网口LAN：网关下载口

网口P1和P2：DeviceNet/IP接口

6PIN端子A+：485信号A

6PIN端子B-：485信号B

6PIN端子TR：485终端电阻，TR与B短接表示接入终端电阻

6PIN端子TX：232发送信号

6PI端子RX：232接收接收

6PIN端子GND：232口GND

六，导轨安装图

全文总结：

DeviceNet转Modbus-RTU总线协议转换网关的介绍至此暂告一段落。期望这篇技术文档能够为你提供助力。倘若你想要了解该产品的内部协议转换机制、数据映射原理等工作原理，亦或是对其高兼容性、低延迟性等技术优势感兴趣，又或者在实际应用中遭遇数据丢包、通信干扰等难题，比如如何优化数据校验算法以增强网络稳定性、怎样利用数据缓存技术提升传输效率等，那么别再迟疑，即刻与我们取得联系。我们将竭诚为你排忧解难，提供详尽且专业的解答以及优质高效的服务。
