在工业自动化领域，众多朋友对CC-Link IEFB转DeviceNet如何实现高效稳定的互联通信饶有兴致。在此作者为大家介绍远创智控YC-DNT-CCLKIE这款产品，它能够出色地解决这一问题。接下来，作者从该款设备的主要功能、技术参数、优势特点以及配置方式等多个方面，向广大朋友全面详细地介绍该设备。这款产品为不同总线间的稳定通信提供了可靠的解决方案，使得工业自动化系统的搭建更为便捷高效，能够满足不同场景下的应用需求。

一，设备主要功能

远创智控YC-DNT-CCLKIE型网关实现DeviceNet网络与CC-Link IE FB网络之间的数据通讯，即将CC-Link IE FB通讯协议设备转换为DeviceNet网络设备。

应用广泛：本产品广泛应用于支持DeviceNet接口的罗克韦尔PLC等等。例如，在一些工业自动化系统中，可能存在使用CC-Link IE FB协议的设备和使用DeviceNet协议的设备，通过使用该网关，就能够实现这两种不同协议设备之间的数据传输和通信。

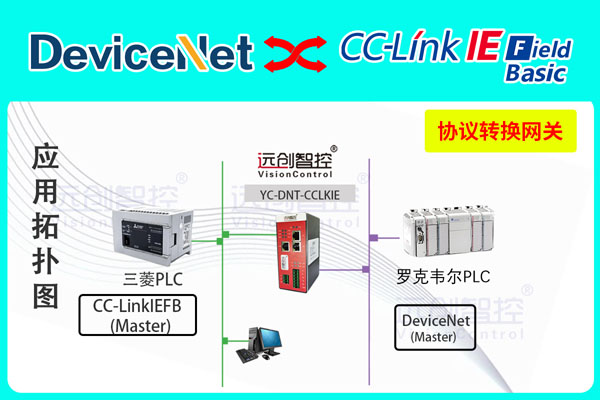

二，典型应用拓扑图

三，设备技术参数

远创智控YC-DNT-CCLKIE在DeviceNet一侧为DeviceNet从站，在CC-Link IE FB一侧作为CC-Link IE FB从站

支持标准的DeviceNet 协议

DeviceNet接口支持波特率为125kbps，250kbps，500kbps。

CC-Link IE FB支持最大的输入字节数为500字节，最大的输出字节为500字节

支持的波特率有 125K、250K、500K。

通过网关的拨码，可以设置网关占用1个站～4个站

四，配置方法

1、正确连接电源，通过以太网口将YC-DNT-CCLKIE与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(请参考配置软件的使用方法);

3、点击工具栏中的“下载”按钮，将配置下载到网关中;

4、在CX-Programmer和Cx-Integrator中配置相应的组态，包括要配置的模块，目标设备网关DeviceNet侧的站地址以及波特率;

5、将CX-Programmer和Cx-Integrator的组态配置下载到PLC中;

6、在GX-Works中配置目标设备网关CC-Link侧的的IP地址以及站地址等等，下载到PLC中

7、等待大约10秒，网关会与PLC之间建立连接，此时DN灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

CC-Link IEFB转DeviceNet总线协议转换网关的介绍至此暂告一段落。期望这篇技术文档能够为你提供助力。倘若你想要了解该产品的内部协议转换机制、数据映射原理等工作原理，亦或是对其高兼容性、低延迟性等技术优势感兴趣，又或者在实际应用中遭遇数据丢包、通信干扰等难题，比如如何优化数据校验算法以增强网络稳定性、怎样利用数据缓存技术提升传输效率等，那么别再迟疑，即刻与我们取得联系。我们将竭诚为你排忧解难，提供详尽且专业的解答以及优质高效的服务。
