在工业自动化领域，众多朋友对DeviceNet转CC-Link IEFB如何实现高效稳定的互联通信饶有兴致。在此作者为大家介绍远创智控YC-DNTM-CCLKIE这款产品，它能够出色地解决这一问题。接下来，作者从该款设备的主要功能、技术参数、优势特点以及配置方式等多个方面，向广大朋友全面详细地介绍该设备。这款产品为不同总线间的稳定通信提供了可靠的解决方案，使得工业自动化系统的搭建更为便捷高效，能够满足不同场景下的应用需求。

一，设备主要功能

远创智控YC-DNTM-CCLKIE型网关实现CC-Link IE FB网络与DeviceNet网络之间的数据通讯，可连接DeviceNet网络到CC-Link IE FB网络。即将DeviceNet设备连接到CC-Link IE FB网络。

应用广泛：本产品应用于支持DeviceNet接口的机器人、仪表、电机、IO模块等等。例如，在一个复杂的自动化生产线中，可能有部分设备采用CC-Link IE FB协议，而另一些关键设备则使用DeviceNet协议。通过这种转换网关，可以将CC-Link IE FB从站设备的数据准确、快速地转换为主站的DeviceNet协议格式，从而实现整个生产线的高效协调运作。

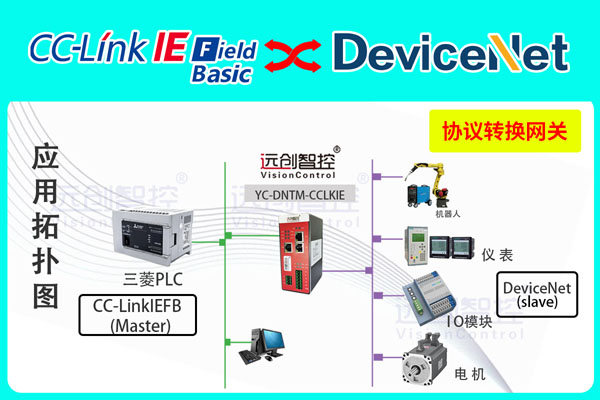

二，典型应用拓扑图

三，设备技术参数

CC-Link IE FB支持最大的输入字节数为500字节，最大的输出字节为500字节

支持DeviceNet主站

DeviceNet参数规格：

支持波特率：125kbit/s, 250kbit/s, 500kbit/s

最大连接数：63个从站

输入数据最大：1440字节

输出数据最大：1440字节

单个从站输入最大：128字节

单个从站输出最大：128字节

四，配置方法

1、正确连接电源，给YC-DNTM-CCLKIE上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、点击工具栏中的“下载”按钮，将配置下载到网关中;

4、在GxWorks3中配置相应的组态，包括要配置的模块，目标设备的IP地址及设备名称;

5、将GxWorks3的组态配置下载到PLC中;

6、等待大约10秒，网关会与PLC之间建立连接，此时RUN灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

DeviceNet转CC-Link IEFB总线协议转换网关的介绍至此暂告一段落。期望这篇技术文档能够为你提供助力。倘若你想要了解该产品的内部协议转换机制、数据映射原理等工作原理，亦或是对其高兼容性、低延迟性等技术优势感兴趣，又或者在实际应用中遭遇数据丢包、通信干扰等难题，比如如何优化数据校验算法以增强网络稳定性、怎样利用数据缓存技术提升传输效率等，那么别再迟疑，即刻与我们取得联系。我们将竭诚为你排忧解难，提供详尽且专业的解答以及优质高效的服务。
