在工业自动化领域，众多朋友对DeviceNet转Modbus-TCP如何实现高效稳定的互联通信饶有兴致。在此作者为大家介绍远创智控YC-DNTM-TCP这款产品，它能够出色地解决这一问题。接下来，作者从该款设备的主要功能、技术参数、优势特点以及配置方式等多个方面，向广大朋友全面详细地介绍该设备。这款产品为不同总线间的稳定通信提供了可靠的解决方案，使得工业自动化系统的搭建更为便捷高效，能够满足不同场景下的应用需求。

一，设备主要功能

远创智控YC-DNTM-TCP型网关实现Modbus TCP网络与DeviceNet网络之间的数据通讯，可连接DeviceNet网络到Modbus TCP网络。即将DeviceNet设备连接到Modbus TCP网络。

应用广泛：本产品应用于支持DeviceNet接口的IO模块、仪表、机器人、电机等等。在现代农业生产中，DeviceNet主站转Modbus TCP发挥着重要作用。比如，通过湿度传感器收集农田的湿度信息，传感器将物理量转换为电信号后通过设备网(DeviceNet)传输出去，然后电信号被送到DeviceNet转Modbus TCP网关。网关将其转换为Modbus TCP协议，通过网络传输到上位机。

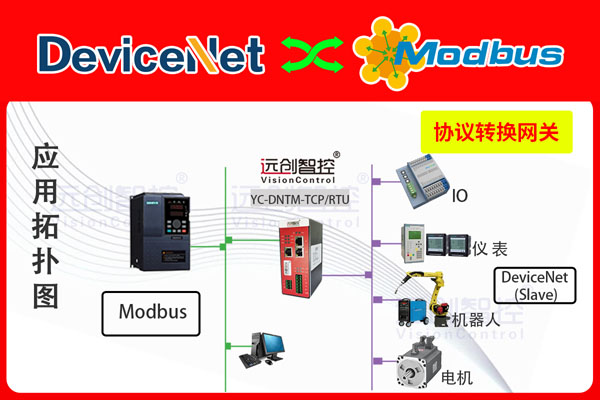

二，典型应用拓扑图

三，设备技术参数

远创智控YC-DNTM-TCP设备在Modbus TCP一侧为Modbus TCP从站，在DeviceNet一侧可以作为DeviceNet主站。

支持标准的Modbus TCP协议

在Modbus TCP一侧为Modbus TCP Server;

功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

支持波特率：125kbit/s, 250kbit/s, 500kbit/s

最大连接数：63个从站

单个从站输入最大：128字节

单个从站输出最大：128字节

四，配置方法

1、正确连接电源，给YC-DNTM-TCP上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、点击工具栏中的“下载”按钮，将配置下载到网关中;

4、正确连接DeviceNet从站，此时OK灯常亮。

5、在SoMachine中配置相应的组态，包括配置的功能码，目标设备的IP地址及响应时间，重连时间;

6、将SoMachine与网关相连接，此时网关的TX/RX指示灯闪烁，代表TCP侧正在收发数据

7、等待大约10秒，网关会与PLC之间建立连接，

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

DeviceNet转Modbus-TCP总线协议转换网关的介绍至此暂告一段落。期望这篇技术文档能够为你提供助力。倘若你想要了解该产品的内部协议转换机制、数据映射原理等工作原理，亦或是对其高兼容性、低延迟性等技术优势感兴趣，又或者在实际应用中遭遇数据丢包、通信干扰等难题，比如如何优化数据校验算法以增强网络稳定性、怎样利用数据缓存技术提升传输效率等，那么别再迟疑，即刻与我们取得联系。我们将竭诚为你排忧解难，提供详尽且专业的解答以及优质高效的服务。
