在工业自动化领域，众多朋友对Profinet转DeviceNet如何实现高效稳定的互联通信饶有兴致。在此作者为大家介绍远创智控YC-DNT-PN这款产品，它能够出色地解决这一问题。接下来，作者从该款设备的主要功能、技术参数、优势特点以及配置方式等多个方面，向广大朋友全面详细地介绍该设备。这款产品为不同总线间的稳定通信提供了可靠的解决方案，使得工业自动化系统的搭建更为便捷高效，能够满足不同场景下的应用需求。

一，产品主要功能

远创智控YC-DNT-PN是自主研发的一款Profinet从站功能的通讯网关。该产品主要功能是将Profinet网络和DeviceNet网络连接起来。

本网关连接到Profinet总线中做为从站使用，连接到DeviceNet总线中做为从站使用。

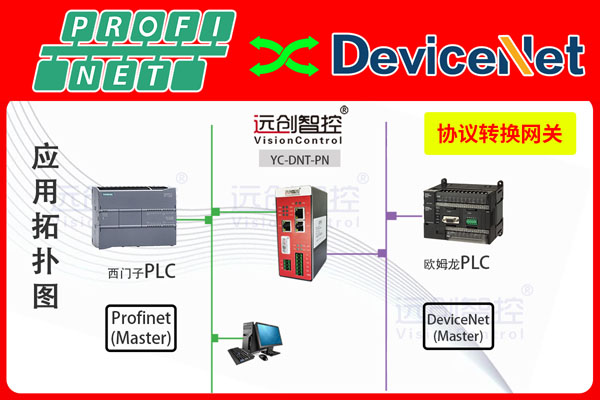

二，典型应用拓扑图

三，技术参数

● 网关做为Profinet网络的Device设备(即从站)，带2个RJ45以太网接口，支持100BASE-TX， MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

● 适应Profinet V2.3协议，采用实时(RT)通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

● DeviceNet接口为从站，支持poll扫描

● 支持的波特率：125K, 250K, 500K

● DeviceNet网络总线供电

● DeviceNet最大输入输出长度：各128bytes

● DeviceNet站地址：0-63，一个网络，包括主站在内，最多接64个节点

● 供电：24VDC(±5%)，最大功率3.5W

● 工作环境温度：-25～55℃，湿度≤95%

● 外形尺寸：50mm(宽)×125mm(高)×90mm(厚)

● 安装方式：35mm导轨

● 防护等级：IP20

● 大约重量：500g。

四，产品尺寸图

五，端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载口，本产品不使用

网口 P1 和 P2 接口：Profinet接口

5PIN 端子 0V：供电电源 0V

5PIN 端子 L： CAN总线L信号线

5PIN 端子 PE：保护地

5PIN 端子 H： CAN总线H信号线

5PIN 端子 24V：供电电源24V

六，导轨安装图

全文总结：

Profinet转DeviceNet总线协议转换网关的介绍至此暂告一段落。期望这篇技术文档能够为你提供助力。倘若你想要了解该产品的内部协议转换机制、数据映射原理等工作原理，亦或是对其高兼容性、低延迟性等技术优势感兴趣，又或者在实际应用中遭遇数据丢包、通信干扰等难题，比如如何优化数据校验算法以增强网络稳定性、怎样利用数据缓存技术提升传输效率等，那么别再迟疑，即刻与我们取得联系。我们将竭诚为你排忧解难，提供详尽且专业的解答以及优质高效的服务。
