EtherCAT转Profibus如何实现高效且稳定的连接与通信，这个问题常常令许多人士深感困惑。在此，作者为大家深入解读这一难题。远创智控YC-DP-ECT型设备可以很好地解决这一协议转换难题。下面，将详细介绍该设备的强大功能，如智能的协议转换管理功能以及广泛的设备兼容性等;在参数方面，会涉及设备的功耗、尺寸等具体内容;同时还会讲解具体的配置方式，包括基础配置的操作方法以及特定场景下高级配置的实现方式。

一，设备主要功能

远创智控YC-DP-ECT是自主研发的一款Profibus从站功能的通讯网关。该产品主要功能是将EtherCAT设备接入到Profibus网络中，连接到Profibus总线中做为从站使用，连接到EtherCAT总线中做为从站使用。

应用广泛：本产品应用于支持EtherCAT接口的变频器、伺服驱动器、智能现场测量设备、仪表、PLC、DCS、FCS等等。在汽车制造行业，先进的自动化生产线往往融合了多种不同协议的设备。例如，车身焊接机器人可能采用EtherCAT从站协议，而生产线上的物料输送系统则基于Profibus从站协议。通过这种网关，可以实现两者的无缝对接，确保整个生产流程的顺畅和高效。

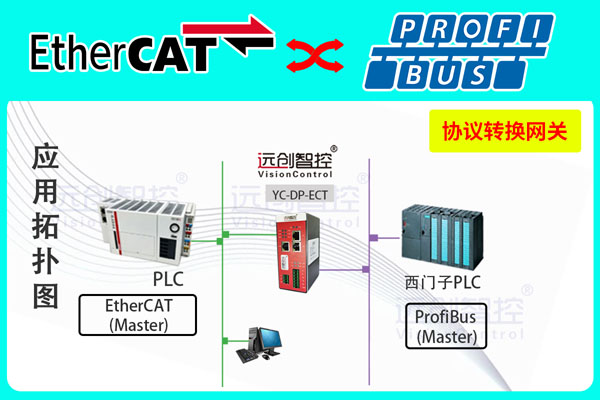

二，典型应用拓扑图

三，设备技术参数

网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线

网关做为Profibus网络从站，支持的波特率：9.6Kbps~12Mbps。

支持的数据长度：输入≤244 字节，输出≤244字节，输入+输出≤488 字节。

网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙等厂家的PLC。

带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

四，配置方法

1、使用GW Modbus Builder软件设置网关的EtherCAT数据长度。

2、在EtherCAT主站软件上配置网关。

3、在Profibus主站软件上配置网关。

4、正确设置拨码，供电后网关开始运行。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

EtherCAT转Profibus总线协议转换网关的介绍至此暂告一段落。不知此次介绍对你是否有所帮助呢?如果你想要深入了解该产品的更多详情，诸如其内部的协议转换机制、数据映射原理等具体工作原理，以及高兼容性、低延迟性等技术优势。又或者在实际应用中遇到诸如数据丢包、通信干扰等技术难题，例如如何通过优化数据校验算法来提升网络稳定性、怎样利用数据缓存技术提高数据传输效率等，不要犹豫，赶紧与我们取得联系吧。我们会全力以赴为你解决问题，提供详尽专业的解答以及优质高效的服务。
