Profibus DP转EtherCAT如何实现高效且稳定的连接与通信，这个问题常常令许多人士深感困惑。在此，作者为大家深入解读这一难题。远创智控YC-DPM-ECT型设备可以很好地解决这一协议转换难题。下面，将详细介绍该设备的强大功能，如智能的协议转换管理功能以及广泛的设备兼容性等;在参数方面，会涉及设备的功耗、尺寸等具体内容;同时还会讲解具体的配置方式，包括基础配置的操作方法以及特定场景下高级配置的实现方式。

一，设备主要功能

远创智控YC-DPM-ECT型网关实现Profibus网络和EtherCAT网络之间无缝内部连接至控制系统及所连接的设备。该网关可实现在两个网络之间快速传输循环I/O数据。

应用广泛：在实际应用中，Profibus DP主站转EtherCAT从站协议网关可应用于多种工业自动化系统，例如机器人、自动化生产线、智能制造系统等。它帮助企业实现设备的互联互通，提高生产效率并降低本，同时助力企业实现数字化转型和智能化升级，提升企业的竞争力和创新能力。

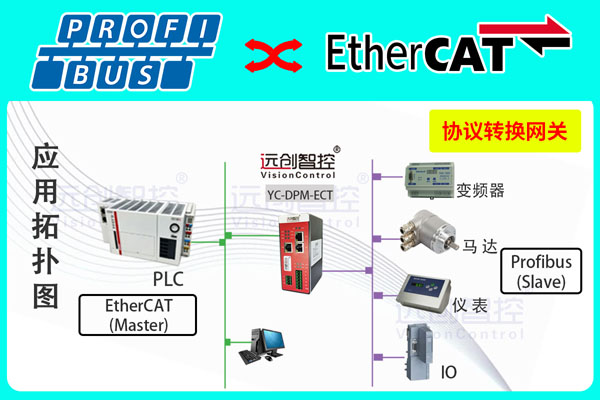

二，典型应用拓扑图

三，设备技术参数

YC-DPM-ECT设备在Profibus一侧为Profibus DP主站，EtherCAT一侧可以作为EtherCAT从站。

支持标准的EtherCAT协议。

支持最大的输入字节数为500字节，最大的输出字节为500字节

在Profibus侧，该设备集成了Profibus DP主站接口，Profibus DP网络组态由配置软件完成，最多支持125个从站;

Profibus DP V0、V1协议规范

强大的主站接口，最大支持波特率为12M

每个方向支持最大512字节的输入输出数据

四，配置方法

1、正确连接电源，通过以太网口将YC-DPM-ECT与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置，包括DP主站、从站属性参数等;

3、点击工具栏中的“生成程序”、搜索网关模块点击“下载 程序”按钮，将配置下载到网关中;

4、在TwinCAT3中加载EtherCAT从站ESI文件，组态目标设备网关的PDO;

5、将TwinCAT3的组态配置下载到PLC中;

6、等待大约10秒，网关会与PLC之间建立连接，此时OK指示灯常亮。

7、正确连接DP从站，DP网络通讯正常后，OK指示灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

Profibus DP转EtherCAT总线协议转换网关的介绍至此暂告一段落。不知此次介绍对你是否有所帮助呢?如果你想要深入了解该产品的更多详情，诸如其内部的协议转换机制、数据映射原理等具体工作原理，以及高兼容性、低延迟性等技术优势。又或者在实际应用中遇到诸如数据丢包、通信干扰等技术难题，例如如何通过优化数据校验算法来提升网络稳定性、怎样利用数据缓存技术提高数据传输效率等，不要犹豫，赶紧与我们取得联系吧。我们会全力以赴为你解决问题，提供详尽专业的解答以及优质高效的服务。
