EtherCAT转EtherNet/IP如何实现高效且稳定的连接与通信，这个问题常常令许多人士深感困惑。在此，作者为大家深入解读这一难题。远创智控YC-EIP-ECT型设备可以很好地解决这一协议转换难题。下面，将详细介绍该设备的强大功能，如智能的协议转换管理功能以及广泛的设备兼容性等;在参数方面，会涉及设备的功耗、尺寸等具体内容;同时还会讲解具体的配置方式，包括基础配置的操作方法以及特定场景下高级配置的实现方式。

一，设备主要功能

远创智控YC-EIP-ECT型网关实现EtherCAT网络与EtherNet/IP网络之间的数据通讯，可连接EtherNet/IP网络到EtherCAT网络。可实现EtherCAT和EtherNet/IP协议之间的数据透明传输，保持数据的完整性和实时性。网关采用高性能的硬件和稳定的软件设计，确保网关设备的长期稳定运行。

应用广泛：应用实现EtherNet/IP和EtherCAT接口的PLC、DCS、FCS等主站控制器之间手握手，数据相互交换和协议转换的功能。

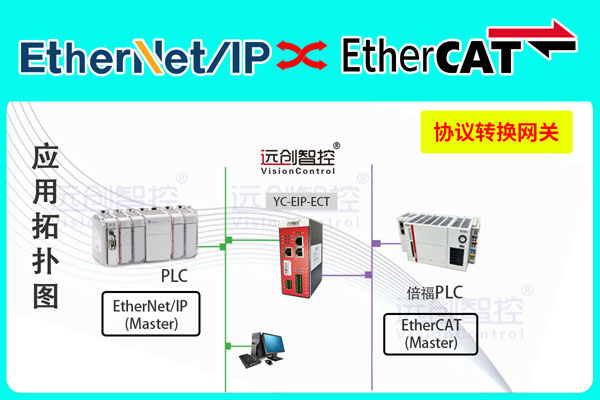

二，典型应用拓扑图

三，设备技术参数

YC-EIP-ECT在EtherCAT一侧为EtherCAT从站，该设备处于从属地位，接收来自EtherCAT主站的指令和数据。

在EtherNet/IP一侧作为EtherNet/IP从站,此转换设备同样处于从属地位，响应EtherNet/IP主站的请求并向其发送数据。

EtherCAT侧输入输出各是500字节

支持EtherNet/IP协议;

EtherNet/IP在某些情况下支持的最大输入输出字节数可达500字节。

四，配置方法

正确连接电源，给YC-EIP-ECT上电;连接主站控制器与网关模块;等待网关会与PLC之间建立连接，此时ECT绿色指示灯常亮;网关模块EtherNet/IP侧通讯正常后，OK绿色指示灯常亮;

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

EtherCAT转EtherNet/IP总线协议转换网关的介绍至此暂告一段落。不知此次介绍对你是否有所帮助呢?如果你想要深入了解该产品的更多详情，诸如其内部的协议转换机制、数据映射原理等具体工作原理，以及高兼容性、低延迟性等技术优势。又或者在实际应用中遇到诸如数据丢包、通信干扰等技术难题，例如如何通过优化数据校验算法来提升网络稳定性、怎样利用数据缓存技术提高数据传输效率等，不要犹豫，赶紧与我们取得联系吧。我们会全力以赴为你解决问题，提供详尽专业的解答以及优质高效的服务。
