Profinet转DeviceNet如何实现有效连接与通信，这一问题常令许多人深感困惑。现在，为大家专门解答这个疑问。远创智控YC-DNTM-PN型设备表现极为出色，能够成功破解这一困扰众人的难题。接下来，将为大家详尽介绍该设备的功能，如智能的网络管理功能以及强大的兼容性能等;在参数方面，会涉及设备的功耗、尺寸等内容;同时还会讲解具体的配置方式，包括基础配置的进行方法以及特定场景下高级配置的完成方式。

一，产品主要功能

1、远创智控YC-DNTM-PN型网关是Porfinet从转DeviceNet主工业级Profinet网关。‌这种网关设备允许将Profinet网络中的设备连接到DeviceNet网络中，‌从而实现不同工业通信协议之间的互操作性。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Profinet和DeviceNet网络1/2。‌

2、网关做为Profinet网络设备一侧的从站(即Slave),做为DeviceNet网络设备一侧的主站(即Master)。

3、应用广泛：支持DeviceNet接口的伺服驱动器、耦合器、仪表、PLC、DCS、FCS等从站设备。

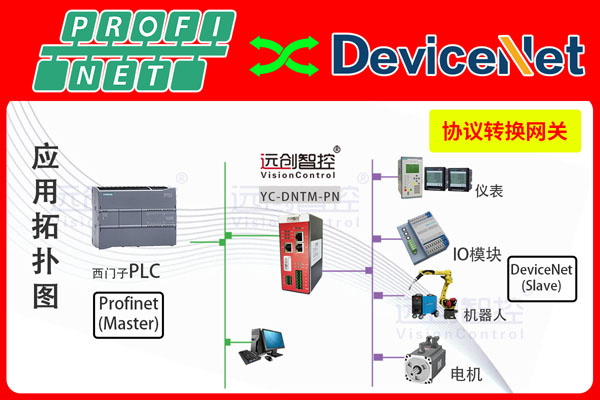

二，典型应用拓扑图

三，技术参数

远创智控YC-DNTM-PN型网关在Profinet一侧为Profinet从站，在DeviceNet一侧为Devicenet主站;

支持标准的Profinet I/O协议

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

DeviceNet参数规格：

支持波特率：125kbit/s, 250kbit/s, 500kbit/s

最大连接数：63个从站

输入数据最大：1440字节

输出数据最大：1440字节

单个从站输入最大：128字节

单个从站输出最大：128字节

四，配置方法

1、正确连接电源，通过Profinet网络口将YC-DNTM-PN型网关与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、点击工具栏中的“下载”按钮，将配置下载到DNTM-PN中;

4、在TIA Portal中配置相应的组态，包括要配置的模块，目标设备(DNTM-PN)的 IP地址及设备名称;

5、将TIA Portal的组态配置下载到PLC中;

6、等待大约 10秒，DNTM-PN会与 PLC之间建立连接，此时RUN灯亮。

五，电器参数

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

Profinet转DeviceNet协议网关的介绍就先到这里。不知这样的介绍对你是否有所帮助呢?倘若你期望深入了解该产品的更多相关信息，如具体的工作原理、技术优势等，又或者在实际应用中遇到一些技术难题，例如如何提升网络稳定性、怎样提高数据传输效率等，那就别再犹豫了，赶紧与我们取得联系吧。我们会全力以赴为你解决问题，给予详尽的解答以及专业的服务。
