Profinet转Modbus RTU/485/232如何实现有效连接与通信，这一问题常令许多人深感困惑。现在，为大家专门解答这个疑问。远创智控YC-MDPN-001型设备表现极为出色，能够成功破解这一困扰众人的难题。接下来，将为大家详尽介绍该设备的功能，如智能的网络管理功能以及强大的兼容性能等;在参数方面，会涉及设备的功耗、尺寸等内容;同时还会讲解具体的配置方式，包括基础配置的进行方法以及特定场景下高级配置的完成方式。

一，设备主要功能

1、远创智控YC-MDPN-001型网关是Profinet从转Modbus RTU/485/232工业级Profinet网关。‌这种网关设备允许将Profinet主站网络中的设备连接和Modbus RTU/485/232主站或从站网络中的设备连接，‌从而实现不同工业通信协议之间的相互转换。‌这些网关设备通常具有两个总线接口，‌分别用于连接Profinet和Modbus RTU/485/232网络。

2、应用广泛：本产品广泛应用于支持RS485/232接口的变频器、仪表、PLC、马保、扫码枪、传感器、驱动器、温湿度传感器、流量计接入Profinet协议的PLC等主站设备控制器。

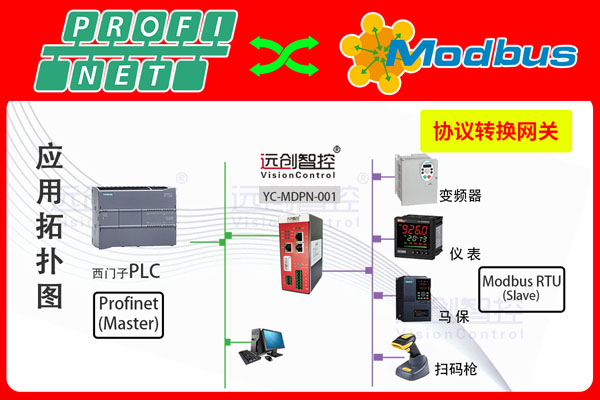

二，典型应用拓扑图

三，设备技术参数

远创智控YC-MDPN-001在Profinet一侧为Profinet从站，在RS485一侧可以作为Modbus主站或者从站。

支持标准的Profinet I/O协议

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

Modbus参数规格：

支持波特率：1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s,115200bit/s其它波特率可以定制。

工作方式：半双工

校验方式：无、奇、偶数据位：7、8、9位停止位：1位、2位

功能码：作为Modbus RTU主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

四，配置方法

1、正确连接电源，通过插拔式接线端子将YC-MDPN-001与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(请参考配置软件的使用方法);

3、点击工具栏中的“下载”按钮，将配置下载到PN-RS232/RS485中;

4、当下载完成后，如果修改网关IP地址则给网关重新上电;

5、在TIA Portal中配置相应的组态，包括要配置的模块，目标设备(PN-RS232/RS485)的IP地址及设备名称;

6、将TIA Portal的组态配置下载到PLC中;

7、等待大约10秒，PN-RS232/RS485会与PLC之间建立连接，此时PN灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

安装方式：35mm导轨

防护等级：IP20

六，导轨安装图

全文总结：

Profinet转Modbus RTU/485/232协议网关的介绍就先到这里。不知这样的介绍对你是否有所帮助呢?倘若你期望深入了解该产品的更多相关信息，如具体的工作原理、技术优势等，又或者在实际应用中遇到一些技术难题，例如如何提升网络稳定性、怎样提高数据传输效率等，那就别再犹豫了，赶紧与我们取得联系吧。我们会全力以赴为你解决问题，给予详尽的解答以及专业的服务。
