许多朋友都对实现DeviceNet转Modbus-TCP从而达成两种协议网络的互联互通颇感兴趣。在此，为大家进行统一解答。远创智控YC-DNT-TCP设备能够有效地解决这一问题。下面，我将从该设备的主要功能、技术参数以及配置方法等多个方面展开详细说明。这款设备能够在不同协议的网络之间架起一座桥梁，实现高效的数据传输与交互。不管是在工业自动化领域，还是在其他相关场景中，它都能够发挥重要作用，为用户带来便捷且高效的使用体验。

一，产品主要功能

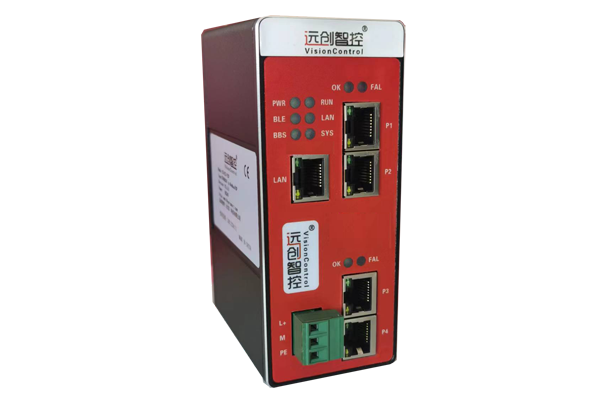

远创智控YC-DNT-TCP是自主研发的一款DeviceNet从站功能的通讯网关。该产品主要功能是将DeviceNet总线和Modbus-TCP网络连接起来。

本网关连接到DeviceNet总线中做为从站使用，连接到Modbus-TCP总线中做为主站或从站使用。

二，典型应用拓扑图

三，技术参数

1、DeviceNet技术参数

● DeviceNet接口为从站，支持poll扫描

● 支持的波特率：125K, 250K, 500K

● DeviceNet网络总线供电

● DeviceNet最大输入输出长度：各128bytes

● DeviceNet站地址：0-31

2、Modbus-TCP技术参数

● 网关的Modbus接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。

● 网关作为Modbus主站，支持 01H、02H、03H、04H、05H、06H、0FH、

10H 号功能。

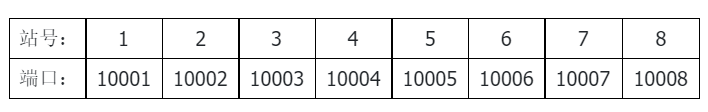

● 网关作为Modbus主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

● 网关作为Modbus从站，支持 02H、04H、0FH、10H 号功能。

网关作为Modbus从站，端口号支持 501~504。

四，产品尺寸图

五，端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载配置口

端子0V：DeviceNet供电电源 0V

端子L：DeviceNet总线 L 信号线

端子PE：屏蔽地

端子H：DeviceNet总线 H 信号线

端子24V：DeviceNet供电电源 24V

全文总结：

DeviceNet转Modbus-TCP协议网关的相关介绍就到此为止。不知这部分内容对你是否有所帮助呢?倘若你期望了解更多有关这方面的信息，欢迎随时与我们联系。这种网关在工业自动化领域中发挥着至关重要的连接作用，能够实现不同总线协议之间的转换，极大地提升了系统的兼容性与灵活性。它为各类设备的互联互通构筑了桥梁，助力企业提高生产效率与管理水平。期待你的进一步咨询，我们将竭诚为你提供更为详细的介绍以及专业的服务。
