许多朋友都对实现DeviceNet转EtherNet/IP从而达成两种协议网络的互联互通颇感兴趣。在此，为大家进行统一解答。远创智控YC-EIP-DNT设备能够有效地解决这一问题。下面，我将从该设备的主要功能、技术参数以及配置方法等多个方面展开详细说明。这款设备能够在不同协议的网络之间架起一座桥梁，实现高效的数据传输与交互。不管是在工业自动化领域，还是在其他相关场景中，它都能够发挥重要作用，为用户带来便捷且高效的使用体验。

一，设备主要功能

远创智控YC-EIP-DNT型网关是自主研发的一款EtherNet/IP从站功能的通讯网关。该产品主要功能是连接DeviceNet总线和EtherNet/IP网络。本网关连接到EtherNet/IP总线中做为从站使用，连接到DeviceNet总线中做为从站使用。

应用广泛：网关能够将现场设备的数据准确、及时地传输到控制中心，实现对生产过程的精确控制。很多生产线中，某些品牌PLC如欧姆龙，罗克韦尔等可能是DeviceNet总线协议的主站设备，而整体的工厂自动化系统采用EtherNet/IP。网关能实现数据的实时传输和设备的协同工作，如及时调整生产参数、监控设备状态等。

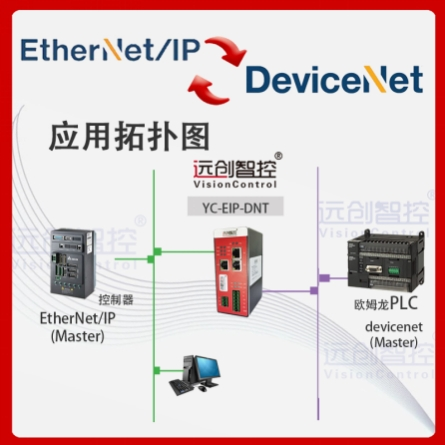

二，典型应用拓扑图

三，设备技术参数

● YC-EIP-DNT做为EtherNet/IP网络的从站，可以连接AB(罗克韦尔)、欧姆龙、基恩士等品牌的 PLC。

● 以太网10/100M自适应，具有IP地址冲|突探测功能。

● 支持ODVA标准EtherNet/IP通信协议。

● 输入输出字节数：输入字节数最大500字节，输出字节数最大500字节。

● DeviceNet接口为从站，支持poll扫描

● 支持的波特率：125K, 250K, 500K

● DeviceNet网络总线供电

● DeviceNet最大输入输出长度：各128bytes

● DeviceNet站地址：1-32

四，配置方法

1、使用GW Modbus Builder 软件设置网关的EtherNet/IP的地址。

2、在EtherNet/IP主站软件上配置网关。

3、配置DeviceNet的输入输出长度。

4、在DeviceNet主站软件上配置网关 。

5、正确设置拨码，供电后网关开始运行。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

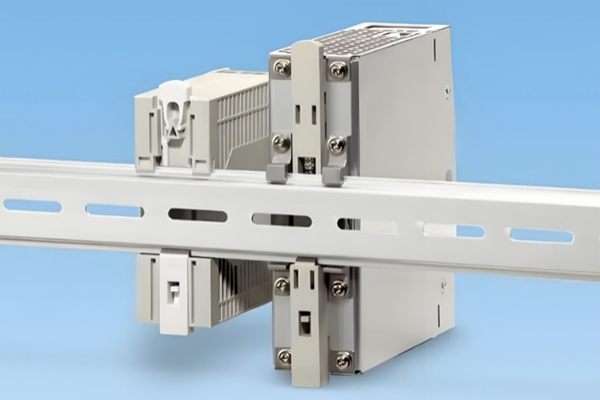

六，导轨安装图

全文总结：

DeviceNet转EtherNet/IP协议网关的相关介绍就到此为止。不知这部分内容对你是否有所帮助呢?倘若你期望了解更多有关这方面的信息，欢迎随时与我们联系。这种网关在工业自动化领域中发挥着至关重要的连接作用，能够实现不同总线协议之间的转换，极大地提升了系统的兼容性与灵活性。它为各类设备的互联互通构筑了桥梁，助力企业提高生产效率与管理水平。期待你的进一步咨询，我们将竭诚为你提供更为详细的介绍以及专业的服务。
