怎么样才能把Profibus DP网络与EtherNet/IP网络连接互通起来，有许多朋友想要这道这个问题的答案。作者在此为大家统一解答一下，实际上，远创智控YC-DPM-EIP这一设备能够完美地化解此难题。接下来，会为各位详尽说明该设备的功能、参数以及具体的配置形式。

一，设备主要功能

远创智控YC-DPM-EIP型网关实现Profibus网络和EtherNet/IP网络之间无缝内部连接至控制系统及所连接的设备。该网关可实现在两个网络之间快速传输循环I/O数据。

应用广泛：本产品基于EtherNet/IP的罗克韦尔等品牌控制器及周边设备时，网关可实现不同协议设备间的交互和协同工作。工厂扩建新的车间或产线时，新系统采用EtherNet/IP，通过网关能将新区域与原有的基于Profibus DP从站设备的区域进行数据交互和集中监控管理。

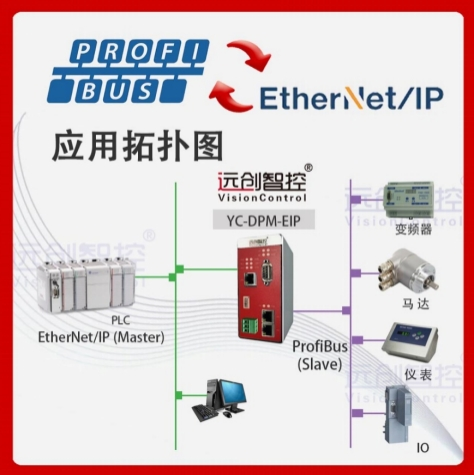

二，典型应用拓扑图

三，设备技术参数

远创智控YC-DPM-EIP设备在Profibus一侧为Profibus主站，在EtherNet/IP一侧可以作为EtherNet/IP从站。

支持标准的 EtherNet/IP 协议

支持最大的输入字节数为500字节，最大的输出字节为500字节，输入输出字节的长度由Rockwell Logix控制器设定

在Profibus侧，该设备集成了Profibus DP主站接口, Profibus DP网络组态由配置软件完成，最多支持125个从站;

Profibus DP V0、V1协议规范

强大的主站接口，最大支持波特率为12M

每个方向支持最大512字节的输入输出数据

四，配置方法

1、正确连接电源，通过以太网口将YC-DPM-EIP与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置，包括DP主站、从站属性参数等;

3、点击工具栏中的“生成程序”、搜索网关模块点击“下载 程序”按钮，将配置下载到网关中;

4、在Studio 5000中加载EIP从站EDS文件，组态目标设备网关的IP地址及通讯的输入输出数据长度;

5、将Studio 5000的组态配置下载到PLC中;

6、等待大约 10秒，网关会与 PLC之间建立连接，此时OK指示灯常亮。

7、正确连接DP从站，DP网络通讯正常后，RUN指示灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

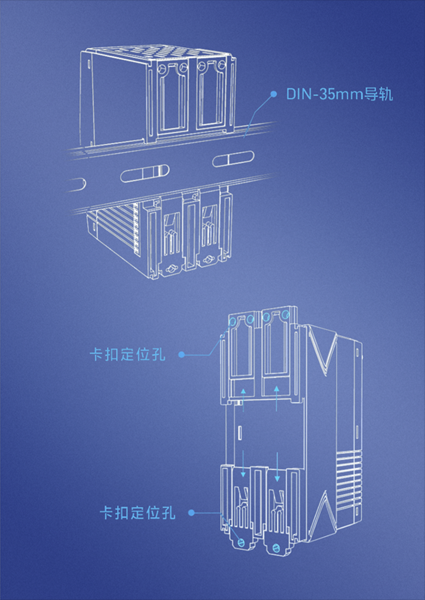

六，导轨安装图

关于我们

远创智控专注工业数据采集，工业总线协议转换

远创智控多年来聚焦工业总线协议转换,工业数据采集产品，持续研发迭代，形成了完整的全自主知识产权的产品线：物联网系统方案及行业方案开发!围绕控制+物联 2个核心能力产品线，提供软硬件产品+行业系统解决方案及关联技术服务

联系我们

技术经理电话：13911224111

技术经理电话：15911023095

添加技术微信：

远创智控经营范围

远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、EtherCAT、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。

全文总结：

Profibus DP主站转EtherNet/IP从站总线协议转换网关的相关介绍就到这里了，不知对您是否有帮助?如果您期望知晓更多产品的相关内容或者咨询技术方面的难题，请务必及时与我们联系!
