ProfibusDP主站转Modbus TCP总线协议转换网关
怎么样才能把ProfibusDP网络与Modbus TCP网络连接互通起来，有许多朋友想要这道这个问题的答案。作者在此为大家统一解答一下，实际上，远创智控YC-DPM-TCP这一设备能够完美地化解此难题。接下来，会为各位详尽说明该设备的功能、参数以及具体的配置形式。
一，产品主要功能
远创智控YC-DPM-TCP网关在Profibus总线侧实现主站功能，在以太网侧实现Modbus TCP服务器功能。可将Profibus DP从站接入到Modbus TCP网络;通过增加DP/PA耦合器，也可将Profibus PA从站接入Modbus TCP网络。
远创智控YC-DPM-TCP网关最多支持125个Profibus从站的通信，只支持单主站系统，不支持多主站系统。

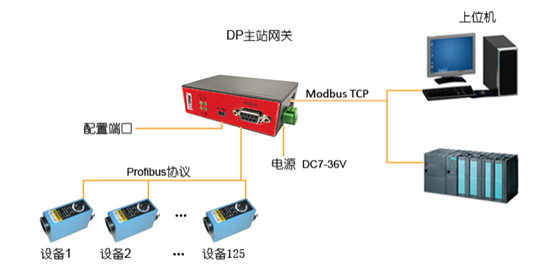

二，典型应用拓扑图
三，产品参数
技术参数
u 物理接口：RJ45;
u 10/100Mbps 自适应;
u 支持最多 8 个 ModbusTcp 客户端的连接。
l 主站输入数据缓存：16384字节;
l 主站输出数据缓存：16384字节;
l 主站参数数据缓存：8192字节;
l 主站诊断数据缓存：1024字节;
l 从站允许最大输入输出字节数：输入244字节，输出244字节;
l 从站允许最大用户参数长度：244字节;
l 波特率：9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3Mbps。
电器参数
u 输入电压：DC 7V～36V(也可通过USB配置接口供电);
u 功率消耗：≤2W。
u 工作温度：(-20～70)℃;
u 存储温度：(-40～85)℃;
u 工作湿度：5%～95%(25℃时)，无凝结。
u 外形尺寸(L×W×H)：90×61×27mm。
接口及指示灯说明
接口类型 | 引脚定义 | |
Profibus接口 | 1、2、7、9 | NC |
3 | B+，Profibus差分收发正信号 | |
4 | ISODE，Profibus收发控制隔离输出 | |
5 | GND，隔离电源地 | |
6 | VP，隔离5V电源输出，最大输出150mA。 | |
8 | A-，Profibus差分收发负信号 | |
电源接口 | 1 | V+，电源输入正 |
2 | V-，电源输入负 | |
指示灯 | 指示灯状态 | 含义 |
PW | 常亮 | 网关初始化正常 |
熄灭 | 网关未加电或初始化失败 | |
闪烁 | 网关组态参数错误或组态资源超出网关限制 | |
PB | 常亮 | 组态列表中的所有Profibus从站通信正常并处于数据交换状态 |
闪烁 | 组态列表中有Profibus从站离线或通信错误 | |
MB | 常亮 | ModbusTcp通讯正常 |
闪烁 | ModbusTcp未接收到报文或接收到的报文有错误 | |
ACT | 熄灭 | ModbusTcp网口无数据交互 |
闪烁 | ModbusTcp网口有数据交互 |

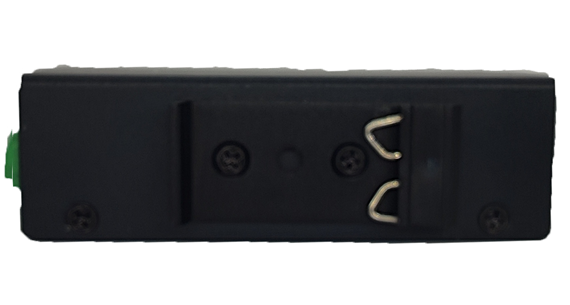

四，产品展示
