Profibus DP主站转Modbus RTU从站总线协议转换网关
怎么样才能够把Profibus DP网络和Modbus RTU网络的连接与通联，这成为了众多朋友的困扰点。在此，为大家进行统一的解答。事实上，远创智控YC-DPM-RTU这款设备能够极为出色地处理好这一问题。接下来，将为各位详尽地说明该设备的功能、参数以及具体的配置办法。
一，产品主要功能
远创智控YC-DPM-RTU网关在Profibus总线侧实现主站功能，在Modbus串口侧实现从站功能。可将Profibus DP协议的设备(如：E+H流量计、倍福编码器等)接入到Modbus网络中;通过增加DP/PA耦合器，也可将Profibus PA从站接入Modbus网络。在Modbus串口侧提供RS485和RS232两种电平接口。
远创智控YC-DPM-RTU网关最多支持32个Profibus从站的通信，只支持单主站系统，不支持多主站系统。
二，典型应用拓扑图

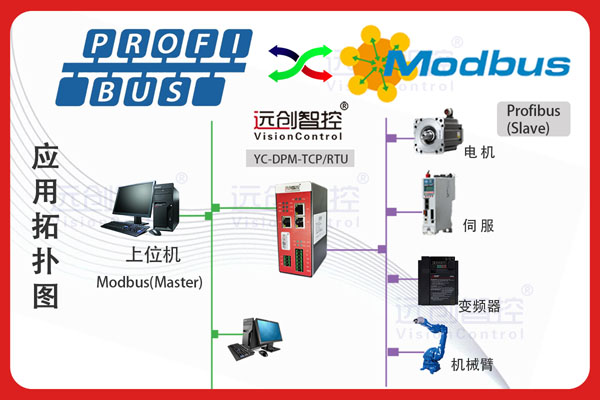

三，技术参数
1、Modbus RTU技术参数
◆ 波特率：1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps;
◆ 串口格式支持7、8个数据位， None/Odd/Even校验位，1、2 个停止位。
2、Profibus DP技术参数
◆ 主站输入数据缓存：4096字节;
◆ 主站输出数据缓存：4096字节;
◆ 主站参数数据缓存：4096字节;
◆ 主站诊断数据缓存：1024字节;
◆ 从站允许最大输入输出字节数：输入244字节，输出244字节;
◆ 从站允许最大用户参数长度：244字节;
◆ 波特率：9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3Mbps。
四，端子说明
Profibus DP接口 | 电源及Modbus接口 | |||
1、2、7、9 | NC | 1 | V+，电源输入正 | |
3 | B+，Profibus差分收发正信号 | 2 | V-，电源输入负 | |
4 | ISODE，Profibus收发控制隔离输出 | 3 | GND，RS232和RS485信号地 | |
5 | GND，隔离电源地 | 4 | TX，网关RS232数据发送信号 | |
6 | VP，隔离5V电源输出，最大输出150mA | 5 | RX，网关RS232数据接收信号 | |
8 | A-，Profibus差分收发负信号 | 6 | A+，RS485差分收发正信号 | |
7 | B-, RS485差分收发负信号 | |||
