怎么样才能够把Profibus网络和EtherCAT网络的连接与通联，这成为了众多朋友的困扰点。在此，为大家进行统一的解答。事实上，远创智控YC-DP-ECT这款设备能够极为出色地处理好这一问题。接下来，将为各位详尽地说明该设备的功能、参数以及具体的配置办法。

一，产品主要功能

远创智控YC-DP-ECT是自主研发的一款Profibus从站功能的通讯网关。该产品主要功能是将EtherCAT设备接入到Profibus网络中。

本网关连接到Profibus总线中做为从站使用，连接到EtherCAT总线中做为从站使用。

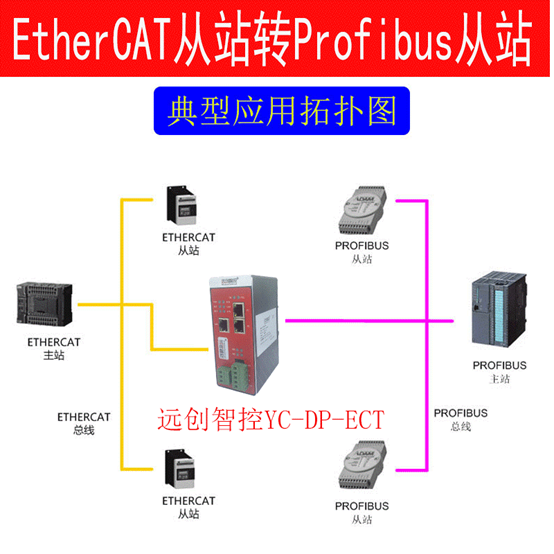

二，典型应用拓扑图

三，技术参数

1、Profibus技术参数

● 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：Profibus规范。

● 网关做为Profibus网络从站，支持的波特率：9.6Kbps~12Mbps。

● 支持的数据长度：输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。

2、EtherCAT技术参数

● 网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

● 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

● 支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

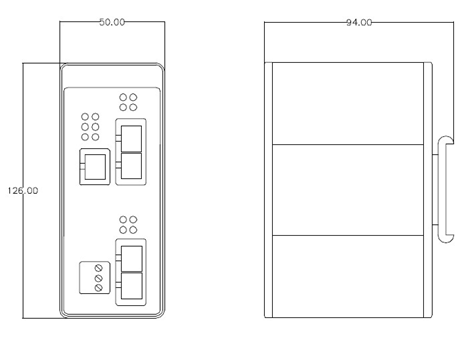

四，产品尺寸图

五，端子说明

3PIN端子L+：电源24V

3PIN端子M：电源0V

3PIN端子PE：保护地

网口LAN：网关下载口，本产品不使用

DB9接口：Profibus接口

网口P1接口：EtherCAT输入接口

网口P2接口：EtherCAT输出接口
