Modbus-RTU转Profibus-DP总线协议转换网关
怎么样才能够把Modbus-RTU网络和Profibus-DP网络的连接与通联，这成为了众多朋友的困扰点。在此，为大家进行统一的解答。事实上，远创智控YC-MDPB-001这款设备能够极为出色地处理好这一问题。接下来，将为各位详尽地说明该设备的功能、参数以及具体的配置办法。
一，产品主要功能
远创智控YC-MDPB-001工业总线转换模块在Profibus接口侧只能做从站，在Modbus接口侧可以有两种工作模式。
Modbus通讯口设定为主站模式：可以将多个具有Modbus-RTU协议的产品连到Profibus总线中成为一个从站与Profibus主站通讯，从而使他们形成一个整体。

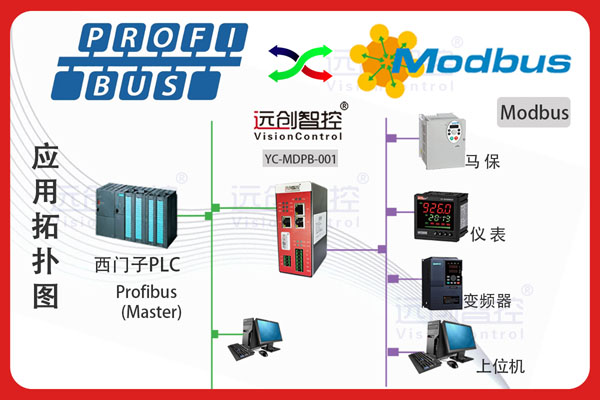

二，YC-MDPB-001拓扑图
Modbus通讯口设定为从站模式：可以将Profibus主站和多个Modbus-RTU主站连接到一起，使得两个不同协议的主站相互通讯。
三，技术数据
电源参数 | |
供电电压 | DC24V(-25%...+30%) |
电源冗余 | 有 |
电源隔离 | 1500V 电气隔离 |
极性保护 | 有 |
额定电流 | 125mA |
PROFIBUS 通讯接口参数 | |
符合PROFIBUS 通讯接口标准 | 符合PROFIBUS DP 通讯接口V0 标准 |
隔离保护 | 1500V 电气隔离 |
波特率 | 自适应，最大 12M |
PROFIBUS 最大输入输出量 | |
-Input Bytes + Output Bytes | ≤232 Bytes |
-Max Input Bytes | ≤224 Bytes |
-Max Output Bytes | ≤224 Bytes |
MODBUS 通讯接口参数 |
物理接口 | RS485，插拔式连接器(远创智控 PBMB-04) |
RS232，插拔式连接器(远创智控 YC-MDPB-002) | |
隔离保护 | 1500V 电气隔离 |
MODBUS 协议 | 支持标准的MODBUS RTU协议，支持01H、02H、03H、04H、 05H、06H、0FH、10H功能码 |
波特率 | 2400、4800、9600、19.2K、38.4K、57.6K 115.2K可选 |
校验位和停止位 | 可设定 |
综合参数 | |
工作温度 | -10℃～60℃ |
存储温度 | -40℃～+85℃ |
允许湿度 | 5%～95%不结露 |
防护等级 | IP20 |
外壳 | 铝合金外壳 |
安装类型 | DIN35mm 导轨 |
尺寸（宽/高/深） | 35/149/100mm |
重量 | 340g |
抗振动 | 符合 IEC 60068-2-6 标准 |
抗冲击 | 符合 IEC 60068-2-27 标准 |
EMC-抗干扰性 | 符合 IEC 61000-4 标准 |
EMC-辐射干扰 | 符合 EN55011 标准 |
