怎么样才能够把Profibus DP网络和Profinet网络的连接与通联，这成为了众多朋友的困扰点。在此，为大家进行统一的解答。事实上，远创智控YC-DPM-PN这款设备能够极为出色地处理好这一问题。接下来，将为各位详尽地说明该设备的功能、参数以及具体的配置办法。

一，产品主要功能

远创智控YC-DPM-PN实现Profibus网络和Profinet网络之间无缝内部连接至控制系统及所连接的设备。该网关可实现在两个网络之间快速传输循环I/O数据。

二，产品优势特点

Ø 应用广泛：远创智控YC-DPM-PN广泛应用于连接支持Profibus DP接口的智能现场测量设备、仪表、PLC、DCS、FCS 等等。

Ø 配置简单：用户不必了解Modbus和Profibus DP细节，只需要参考手册，根据要求就能配置网关，不需要复杂编程，即可在短时间内实现连接功能。

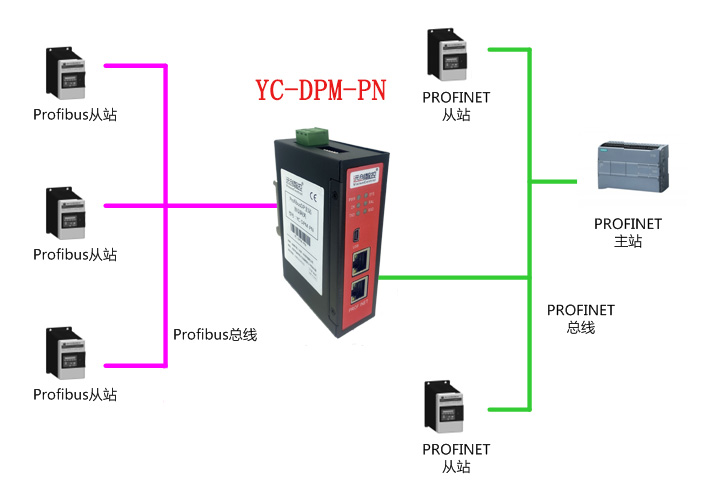

三，YC-DPM-PN拓展图

四，技术指标

远创智控YC-DPM-PN设备在Profibus一侧为Profibus DP 主站，在Profinet一侧可以作为Profinet从站。

支持标准的Profinet I/O 协议。

Profinet支持的最多 16 个槽位，支持最大的输入字节数为 1440 字节，最大的输出字节为 1440 字节，输入输出字节的长度由 TIA Portal 设定。

支持的模块类型：

001 byte Input032 Dword input004 Dword Output

001 word Input064 Dword input008 Dword Output

001 Dword input128 Dword input016 Dword Output

002 Dword input001 byte Output032 Dword Output

004 Dword input001 word Output064 Dword Output

008 Dword input001 Dword Output128 Dword Output

016 Dword input002 Dword Output

在Profibus侧，该设备集成了Profibus DP主站接口，ProfibusS DP网络组态由配置软件完成，最多支持 125 个从站;

Profibus DP V0、V1 协议规范

强大的主站接口，最大支持波特率为 12M

每个方向支持最大 512 字节的输入输出

数据供电：24VDC(±5%)

最大功率 3.5W

工作环境温度：-25～55℃

湿度≤95%

防护等级：IP20
