怎样实现EtherCAT网络与CC-Link IEFB网络的连接互通?不少朋友在这个问题上存在疑惑。接下来，将为大家集中解惑。实际上，远创智控YC-ECT-CCLKIE这一设备能够有效地处理此难题。下面，作者为大家详细介绍该设备的功能、参数以及具体的配置方式。

一，设备主要功能

远创智控YC-ECT-CCLKIE型网关实现CC-Link IE Field Basic网络与EtherCAT网络之间的数据通讯，即CC-Link IE Field Basic和EtherCAT网络之间无缝内部连接。

应用广泛：应用于CC-Link IE Field Basic接口主站控制器与EtherCAT主站控制器通讯。一些水处理设备和水质监测设备基于CC-Link IE FB，而中控室的监控系统采用EtherCAT，网关保障了数据的及时传输和控制的有效性。

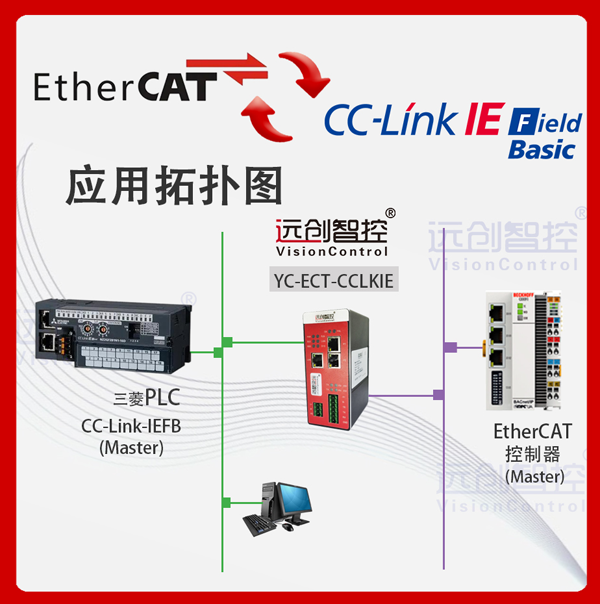

二，典型应用拓扑图

三，设备技术参数

YC-ECT-CCLKIE在EtherCAT一侧为EtherCAT从站，在CC-Link IE FB一侧同为CCLKIE从站;

支持EtherCAT协议;

支持最大的输入字节数为500字节，最大的输出字节为500字节;

支持CC-Link IE FB协议;

CC-Link IE FB的输入输出最大字节为256;

支持最大的输入字节数为1500字节，最大的输出字节为1500字节;

四，配置方法

1、正确连接电源，通过网口将YC-ECT-CCLKIE与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、扫描正确的IP地址后，点击工具栏中的“下载”按钮，将配置下载到网关中;

4、在EtherCAT网络主站控制器设置网关通讯所需的PDO;

5、在网关网络主站控制器中配置相应的组态，;

6、将工程的组态配置下载到主站控制器中;

7、等待网关与主站之间建立正确连接，此时ECT和CC.OK网络正常指示灯绿色常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图
