怎样实现EtherCAT网络与Profibus DP网络的连接互通?不少朋友在这个问题上存在疑惑。接下来，将为大家集中解惑。实际上，远创智控YC-DPM-ECT这一设备能够有效地处理此难题。下面，作者为大家详细介绍该设备的功能、参数以及具体的配置方式。

一，设备主要功能

远创智控YC-DPM-ECT型网关实现Profibus网络和EtherCAT网络之间无缝内部连接至控制系统及所连接的设备。该网关可实现在两个网络之间快速传输循环I/O数据。

应用广泛：在实际应用中，Profibus DP主站转EtherCAT从站协议网关可应用于多种工业自动化系统，例如机器人、自动化生产线、智能制造系统等。它帮助企业实现设备的互联互通，提高生产效率并降低本，同时助力企业实现数字化转型和智能化升级，提升企业的竞争力和创新能力。

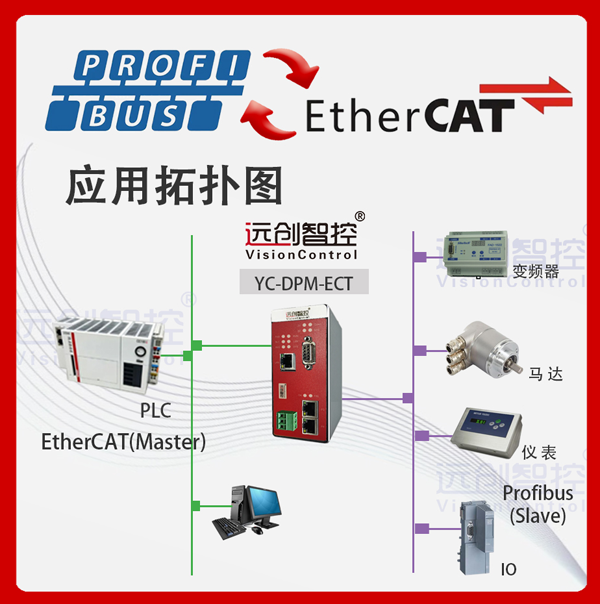

二，典型应用拓扑图

三，设备技术参数

YC-DPM-ECT设备在Profibus一侧为Profibus DP主站，EtherCAT一侧可以作为EtherCAT从站。

支持标准的EtherCAT协议。

支持最大的输入字节数为500字节，最大的输出字节为500字节

在Profibus侧，该设备集成了Profibus DP主站接口，Profibus DP网络组态由配置软件完成，最多支持125个从站;

Profibus DP V0、V1协议规范

强大的主站接口，最大支持波特率为12M

每个方向支持最大512字节的输入输出数据

四，配置方法

1、正确连接电源，通过以太网口将YC-DPM-ECT与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置，包括DP主站、从站属性参数等;

3、点击工具栏中的“生成程序”、搜索网关模块点击“下载 程序”按钮，将配置下载到网关中;

4、在TwinCAT3中加载EtherCAT从站ESI文件，组态目标设备网关的PDO;

5、将TwinCAT3的组态配置下载到PLC中;

6、等待大约 10秒，网关会与PLC之间建立连接，此时OK指示灯常亮。

7、正确连接DP从站，DP网络通讯正常后，OK指示灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨
