许多朋友都对如何达成EtherCAT和Modbus TCP的连接互通感到十分苦恼。在这里，作者将为大家统一答疑。实际上，远创智控YC-ECT-TCP这一设备可以有效地化解此难题。随后，作者会为各位详尽地讲解该设备的功能、参数以及配置方式。

一，产品主要功能

远创智控YC-ECT-TCP是自主研发的一款EtherCAT从站功能的通讯网关。远创智控YC-ECT-TCP主要功能是将EtherCAT网络和Modbus-TCP网络连接起来。

远创智控YC-ECT-TCP连接到EtherCAT总线中做为从站使用，连接到Modbus-TCP总线中做为主站或从站使用。

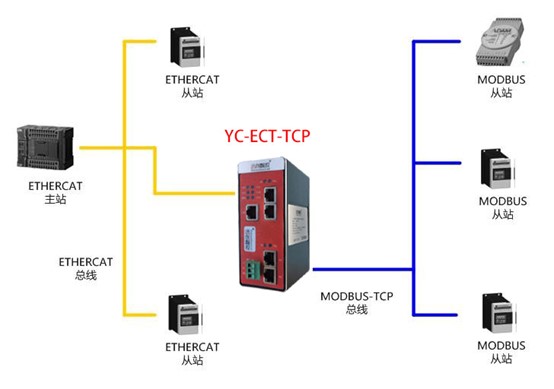

二，典型应用拓扑图

三，技术参数

1、ETHERCAT 技术参数

● 网关做为 ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

● 带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。

● 支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。

2、MODBUS-TCP 技术参数

● 网关的 MODBUS 接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。

● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

● 网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

● 网关作为 MODBUS 从站，端口号支持 501~504。

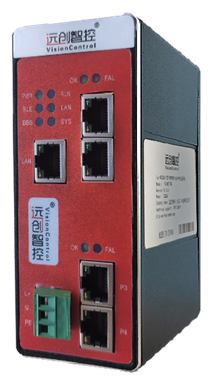

四，产品外观

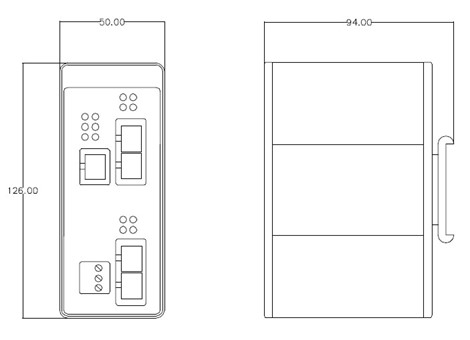

1、产品尺寸图

2、端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载配置口

网口 P1：ETHERCAT 输入接口

网口 P2：ETHERCAT 输出接口

网口 P3：MODBUS-TCP 接口

全文总结：

EtherCAT转Modbus TCP总线协议转换网关的相关内容，至此就为大家讲解结束啦!不知是否对您有所助益呢?倘若您还有其他问题想要咨询和了解，请及时和我们进行联系哟!
