EtherNet/IP转Profinet协议转换网关功能及配置步骤
如何实现EtherNet/IP和Profinet的连接互通?不少朋友都对此存有疑问，在此，作者为大家统一进行回复。实际上，远创智控YC-PN-EIP这款设备能够出色地解决这一难题。接下来，作者将为诸位详细阐释该设备的功能、参数以及配置方式。
一，设备主要功能
远创智控YC-PN-EIP是自主研发的一款Profinet从站功能的通讯网关。该产品主要功能是将Profinet网络和EtherNet/IP网络连接起来。
这款网关连接到Profinet总线中做为从站使用，连接到EtherNet/IP总线中做为从站使用。

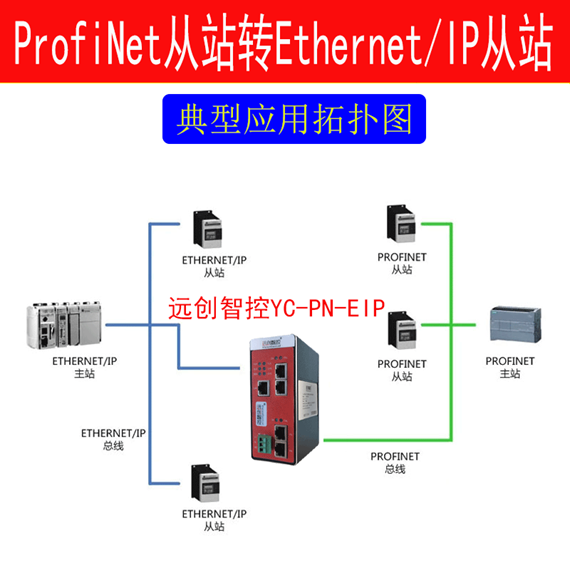

二，典型应用拓扑图
三，设备参数
技术参数
u 网关做为 PROFINET 网络的 Device 设备(即从站)，带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
u 适应 PROFINET V2.3 协议，采用实时(RT)通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》，IEC 611585-10：2007，IDT。
l 网关做为 ETHERNET/IP 网络的从站，可以连接 AB(罗克韦尔)、欧姆龙、基恩士等品牌的 PLC。
l 以太网 10/100M 自适应，具有 IP 地址冲 突探测功能。
l 支持 ODVA 标准 EtherNet/IP 通信协议。
l 输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。
电气参数
◆ 电源：直流 24V/200mA(18V～30V 可用)，使用中建议接好保护地 PE
◆ 工作环境：-25～55℃，湿度≤95%
◆ 防护等级：IP20
◆ 安装方式：35mm 导轨
◆ 重量：500g
接口及指示灯说明
3PIN 端子 L+：电源 24V
3PIN 端子 M：电源 0V
3PIN 端子 PE：保护地
网口 LAN：网关下载口，本产品不使用
网口 P1 和 P2 接口：PROFINET 接口
网口 P3 和 P4 接口：ETHERNET/IP 接口
标识 | 颜色 | 定义 |
PWR | 绿色 | 网关内部电源正常 |
OK | 黄色 | PROFINET 通讯正常 |
FAL | 红色 | PROFINET 通讯断线 |
OK | 黄色 | ETHERNET/IP 通讯正常 |
FAL | 红色 | ETHERNET/IP 通讯断线 |
拨码说明
标识 | 拨位 | 定义 |
SW1 | Bit1~Bit6 | 预留，全部拨到 OFF |
Bit7 | 数据排序模式：
ON： 数据反序模式
OFF：数据正序模式 | |
Bit8 | 网关设置状态： ON：网关处于设置状态，用户可以设置网关的配置信息 OFF：网关处于运行状态。 |
四，设备具体尺寸
五，设备展示图
远创智控经营范围
远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、CC-LINK IE FIELD BASIC、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。
全文总结：
EtherNet/IP转Profinet协议转换网关的相关内容，到这里就为大家讲解完毕啦!不知道是否对您有所帮助呢?假如您还有其他问题需要咨询与了解，请及时与我们取得联系哟!
