如何将EtherNet/IP和CAN连接互通起来?有许多朋友想要了解这个问题，所以作者在这里统一回复一下。其实远创智控YC-EIP-COP这个设备可以很好地解决这个问题，下面作者为大家详细讲解一下该设备的功能、参数及配置方法。

一，设备主要功能

远创智控YC-EIP-CAN是自主研发的一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种CAN总线和EtherNet/IP网络连接起来。

这款网关连接到EtherNet/IP总线中做为从站使用，连接到CAN总线中根据节点号进行读写。

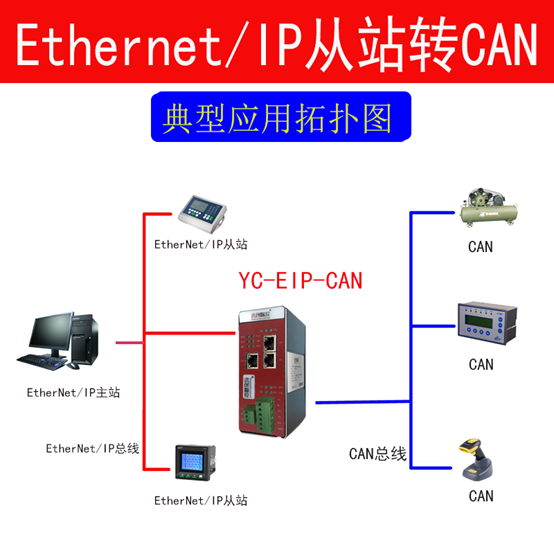

二，典型应用拓扑图

三，设备技术参数

1、ETHERNET/IP 技术参数

网关做为 ETHERNET/IP 网络的从站，可以连接 AB(罗克韦尔)、欧姆龙、基恩士等品牌的 PLC。

以太网 10/100M 自适应，具有 IP 地址冲 突探测功能。

支持 ODVA 标准 EtherNet/IP 通信协议。

输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

2、CAN技术参数

标准 CAN 2.0 A、2.0B 接口可选

波特率：5K~1M 可选

可以配置多条 CAN 的接收、发送报文

网关自带终端电阻

四，产品尺寸图

五，端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载配置口，本产品不使用

网口 P1：ETHERCAT输入接口

网口 P2：ETHERCAT输出接口

5PIN 端子 L、H：CAN 信号 L、H

5PIN 端子 GND：屏蔽接地

5PIN 端子 RL、RH： CAN 终端电阻，如需接入终端电阻时，L 与 RL短接，H 与 RH 短接

EtherNet/IP协议互转网关选型表

远创智控经营范围

远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、CC-LINK IE FIELD BASIC、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。

全文总结：

EtherNet/IP转CAN协议网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
