怎么样让Profinet和CANopen通讯连接起来?这几天有几个客户朋友咨询到这个问题，作者在这里统一为大家回复一下。想要解决这个问题其实也非常简单，只需要用到一个设备，名为YC-PN-COP。下面作者为大家详细讲解一下该设备的主要功能及详细配置方法。

一，设备功能与应用

1、远创智控YC-PN-COP型网关是Profinet从转CANopen主工业级Profinet网关。‌‌‌这种网关设备允许将Porfinet主站网络设备连接和CANopen从站网络设备链接，‌从而实现不同工业通信协议之间的相互转换。可连接CANopen网络到Porfinet网络。即将CANopen设备连接到Porfinet网络。

2、应用范围：本产品应用于支持CANopen接口的仪表、电机、机械手臂、变频器、PLC等等。

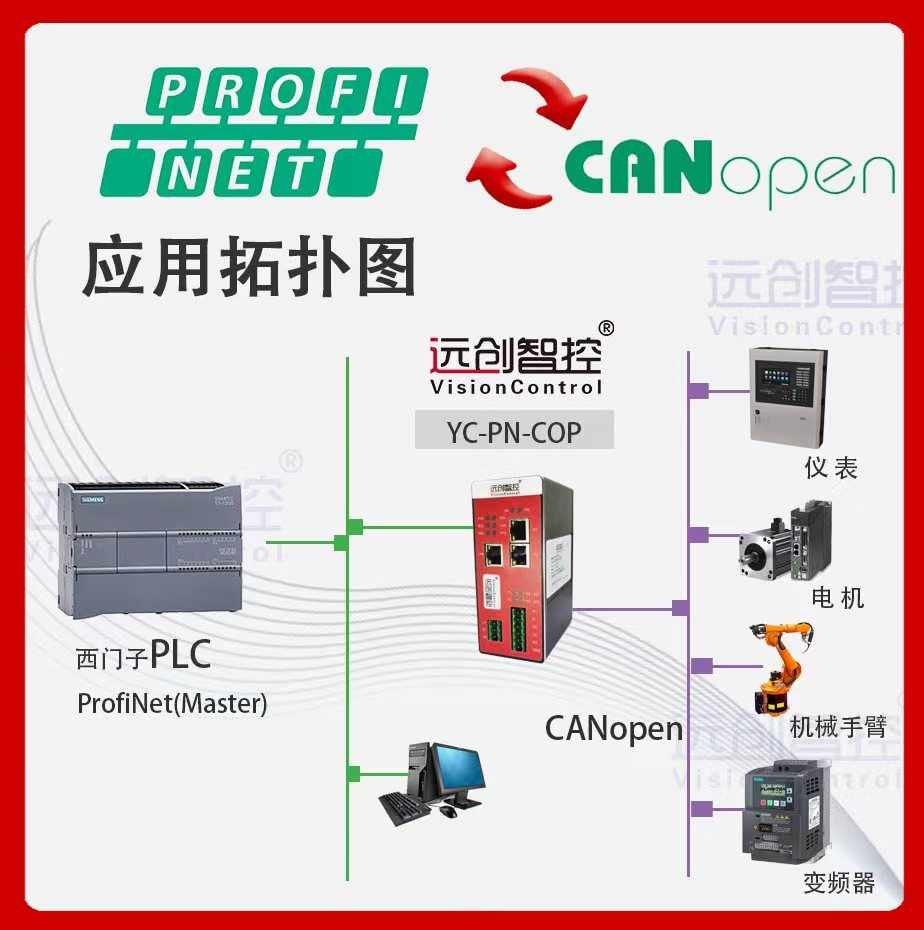

二，设备典型应用拓扑图

三，技术参数

PN–COP设备在Profinet一侧为Profinet从站，在CANopen一侧可以作为CANopen主站。

支持标准的Profinet I/O协议。

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定。

CANopen参数规格：

支持波特率：10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kbit/s, 1Mbit/s，其它波特率可以定制

最大连接数：126个从站

接收PDO数量：512

发送PDO数量：512

SDO：支持上行/下行，最大512字节

四，设备配置方法

1. 正确连接电源，通过插拔式接线端子将YC-PN-COP与PC相连，给网关上电;

2. 打开配置软件，根据需求在配置软件中进行配置;

3. 点击工具栏中的“下载”按钮，将配置下载到网关中;

4. 在TIA Portal中配置相应的组态，包括要配置的模块，目标设备(网关)的IP地址及设备名称;

5. 将TIA Portal的组态配置下载到PLC中;

6. 等待大约10秒，网关会与PLC之间建立连接，此时PN灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

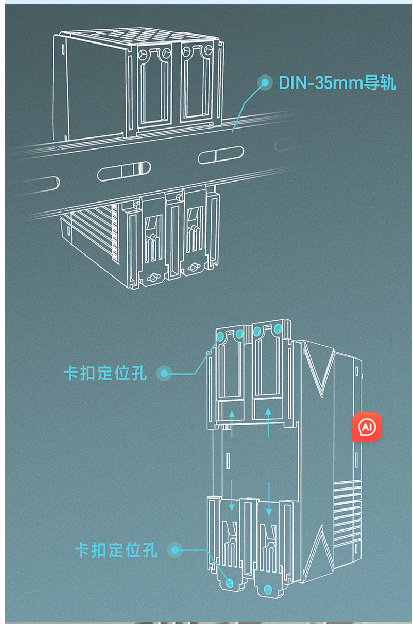

六，导轨安装图

全文总结：

Profinet转CANopen协议转化网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
