怎么样让Profinet和CAN通讯连接起来?这几天有几个客户朋友咨询到这个问题，作者在这里统一为大家回复一下。想要解决这个问题其实也非常简单，只需要用到一个设备，名为YC-PN-CAN。下面作者为大家详细讲解一下该设备的主要功能及详细配置方法。

一，设备功能及应用

1、远创智控YC-PN-CAN型网关是Profinet从转CAN主工业级Profinet网关。‌这种网关设备允许将Profinet主站网络设备连接和CAN从站网络设备链接，‌从而实现不同工业通信协议之间的相互转换。‌这些网关设备通常具有两种工业总线接口，‌分别用于连接Profinet和CAN网络。‌

2、网关做为Profinet网络设备一侧的从站(即Slave),做为CAN网络设备一侧的主站(即Master)。

3、应用广泛：支持串口的仪表、电机、机械手臂、变频器、工控机(IPC)、可编程逻辑控制器(PLC)、人机界面(HMI)、工业PC等等

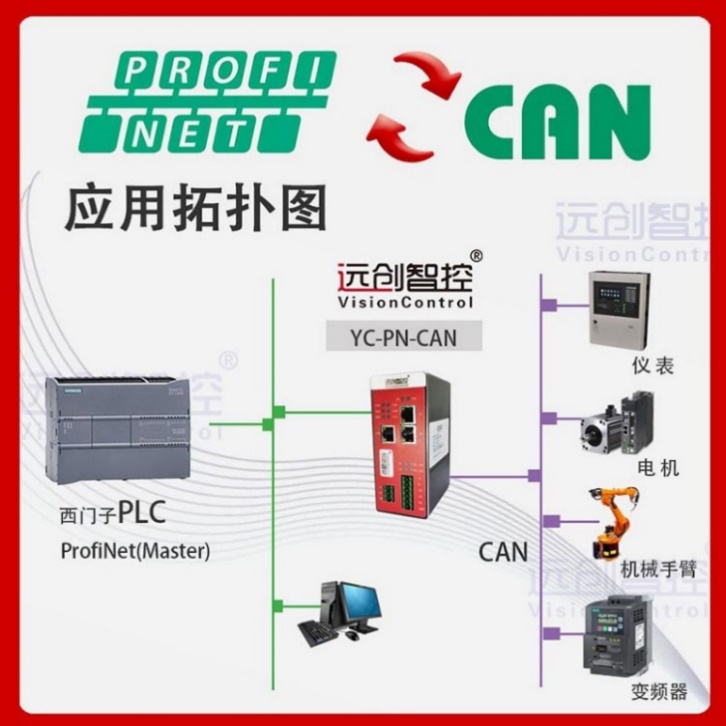

二，设备应用拓扑图

三，设备技术参数

Ø YC-PN-CAN在Profinet一侧为Profinet从站，在CAN一侧可以作为支持CAN自由通信的CAN设备

Ø 支持标准的Profinet IO协议;

Ø Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定;

支持通讯模式：生产者/消费者模式、查询/应答模式

CAN参数规格：

支持波特率：CAN2.0A/B

支持波特率：20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kBbit/s, 1Mbit/s

最大CAN报文数：256条

支持通讯模式：生产者/消费者模式、查询/应答模式

四，配置方法

1. 正确连接电源，通过插拔式接线端子将YC-PN-CAN与PC相连，给网关上电;

2. 打开配置软件，根据需求在配置软件中进行配置;

3. 点击工具栏中的“下载”按钮，将配置下载到网关中;

4. 在TIA Portal中配置相应的组态，包括要配置的模块，目标设备(网关)的IP地址及设备名称;

5. 将TIA Portal的组态配置下载到PLC中;

6. 等待大约10秒，YC-PN-CAN会与PLC之间建立连接，此时PN灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

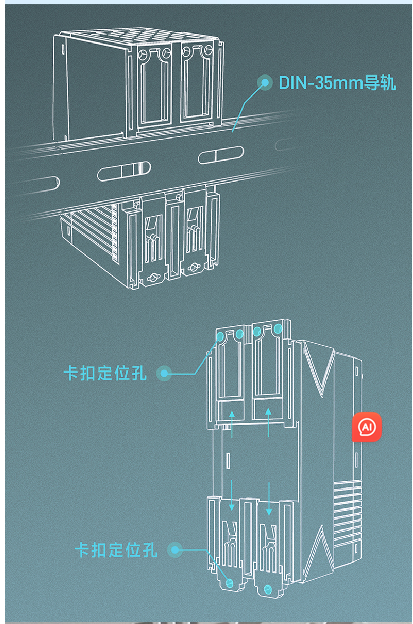

六，导轨安装图

全文总结：

Profinet转CAN协议转化网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
