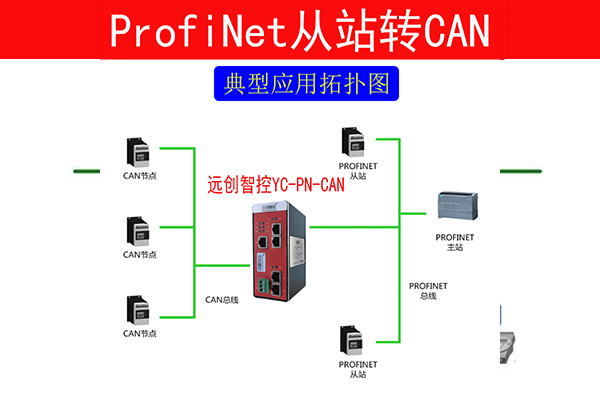

远创智控YC-PN-CAN 是自主研发的一款 PROFINET 从站功能的通讯网关。该产品主要功能是将各种 CAN 设备接入到 PROFINET 网络中。

远创智控YC-PN-CAN网关连接到 PROFINET 总线中做为从站使用，连接到 CAN 总线中根据节点号进行读写。

2, 打开博途软件，创建新项目—>输入项目名称—>创建。

安装 GSD 文件

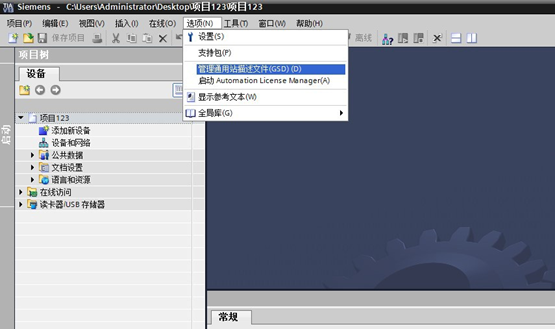

选择菜单栏“选项”——“管理通用站描述文件”，如图：

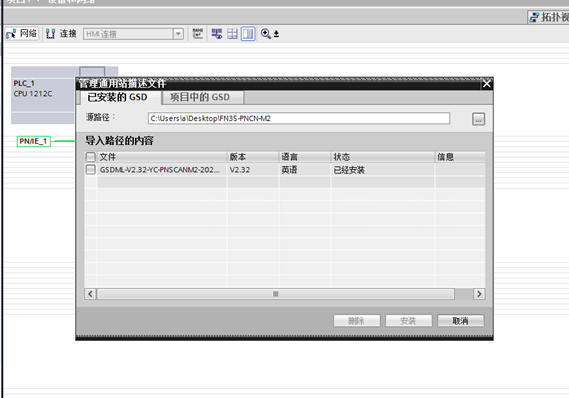

3, 选择要安装的 GSD 文件，点击“安装”

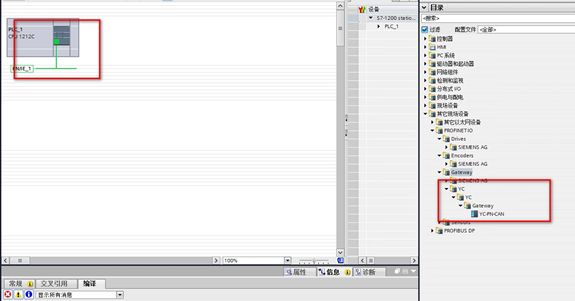

4, 添加网关,在右侧“硬件目录”中选择网关，如图：

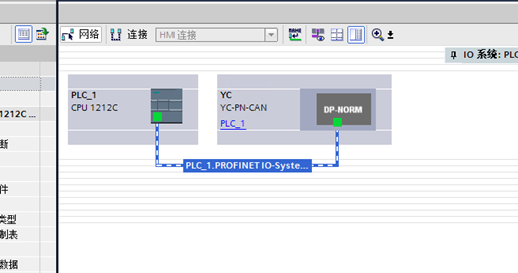

5, 连接网关和PLC

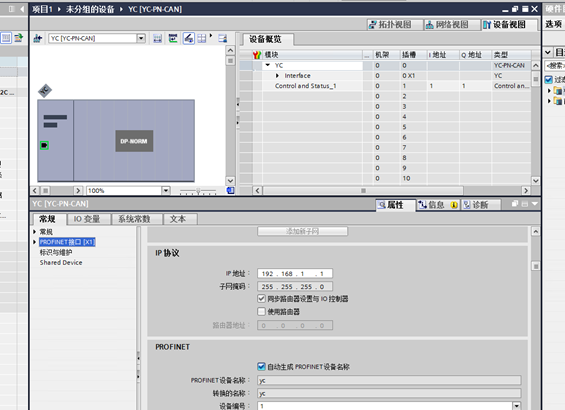

6, 双击网关图标，进入“设备视图”，在设备概览中点击“Interface”，然后在

“属性”窗口中可以设置网关的 IP 地址、设备名称等，如图：

 7, 设置 CAN 通讯波特率

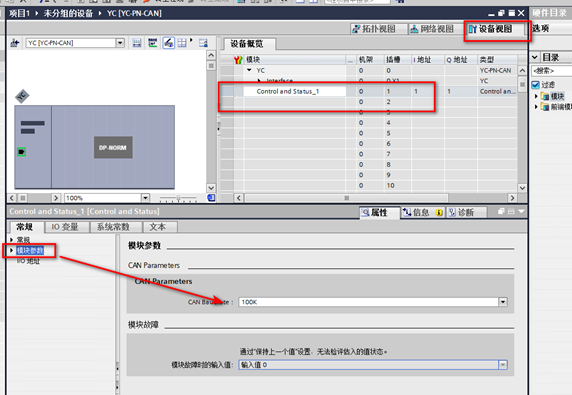

 在“设备概览”中点击一下“Control and Status”，然后在“属性”窗口中修改 CAN 波特率为500K

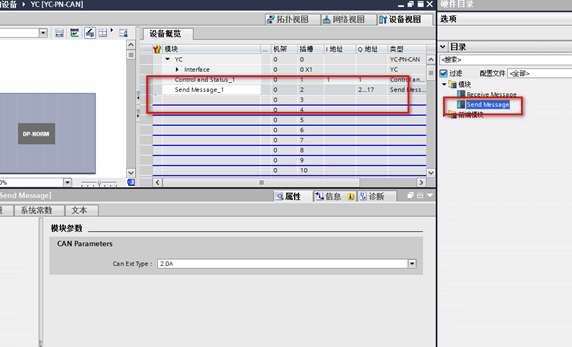

8, 添加 CAN 发送报文

在“目录”列表中选择Send Message，添加到模块槽中，如图：

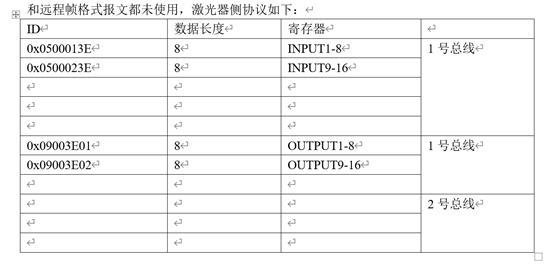

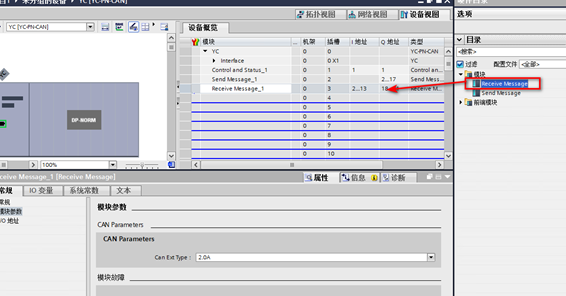

10, 根据上图可知客户是标准帧接收帧id为900 3E01添加 CAN 接收报文在“目录”列表中选择Receive Message，添加到模块槽中，如图：

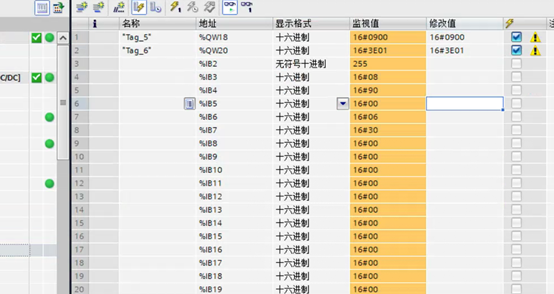

11, 然后在博图的监控表中强制帧id就可以 接收到激光器发来的数据
