三菱FX 系列 PLC 网络通讯处理器

YC8000-FX-S




1.产品概述

YC8000-FX-S 用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC 系列、汇川、士林 AX、禾川等 PLC 以太网数据采集,非常方便构建生产管理系统。模块集成 WiFi 功能,支持AP 模式、STA 模式和AP+STA 模式,非常方便构建 WiFi 网络,直接通过 WiFi 进行 PLC 编程、数据采集。

远创智控YC8000-FX-S 采用工业级设计,导轨安装,带通讯线。不占用 PLC 编程口,上位机通过以太网对PLC 数据监控的同时,触摸屏可以通过复用接口 X2 PLC 进行通讯。YC8000-FX-S 支持工控领域内绝大多数SCADA 软件,支持三菱 MC 以太网协议和 ModbusTCP 两种通讯方式。

2.功能和应用领域

1、安装在 35mm 的导轨上,无需外接电源。COM1 口连 FX S8 编程通讯口,COM2 扩展口用于触摸屏通讯。

2、通过 WEB 服务器或配置诊断工具 YCDevice均可对设备进行参数设置和运行诊断。

3、对 FX 编程通讯口波特率自动调节,可以适应大数据量通讯的需求。

4、集成 WiFi 功能,支持AP 模式、STA 模式和AP+STA 模式;

5、通过 WiFi 可进行 PLC 编程、数据采集;

6、支持 MELSOFT 产品GX Works2GX Developer 等)的以太网通信。

7、支持上位机 MC 以太网协议(MELSEC Communication Protocol)通信,支持上位软件(组态王、MCGS、力控、IFIXINTOUCHKepWare OPC 服务器等)访问。

8、集成 ModbusTCP 服务器,支持 FC1FC2FC3FC5FC6FC16Modbus 数据区自动映射至 FX 数据区。

9、采用 MC 通信协议,皆可实现高级语言(如 VBVCC#等)编程,实现与三菱 FX 的数据通讯,方便开发生产管理系统。

10、支持OPC 通道的 SCADA(上位组态软件)以OPC 方式与 FX 通讯。

11、可同时实现MELSOFT 连接、MC 协议连接、ModbusTCP 连接方式,支持 32 个上位机的连接。

12、支持用户侧通过以太网实现固件更新,一次购买,永久升级。

3.硬件和接口

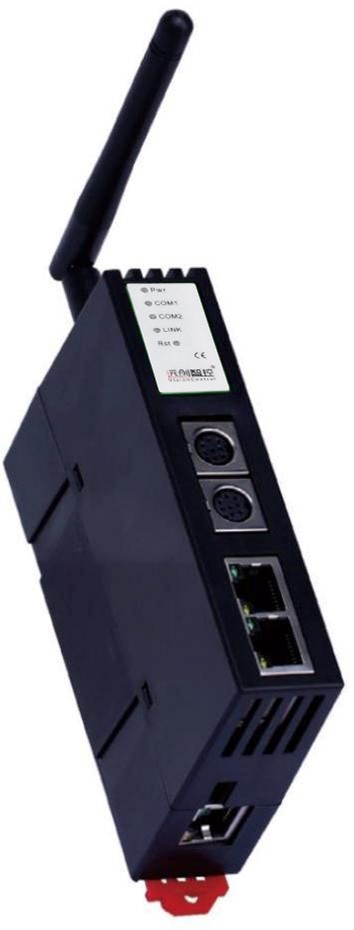

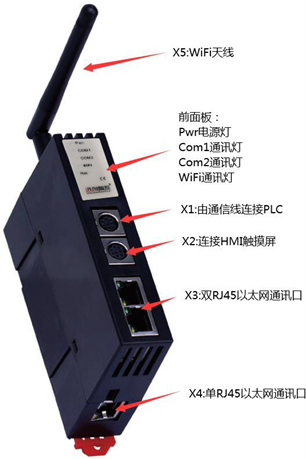

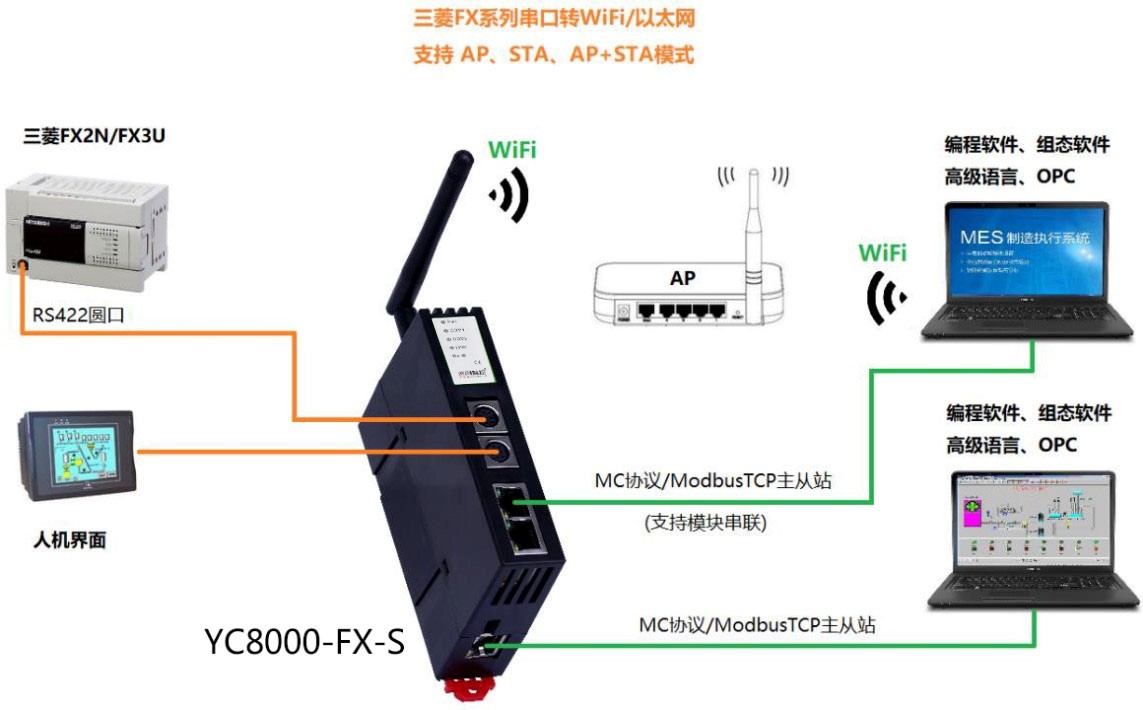

图片2图片3



4.产品技术指标





         产品型号

YC8000-FX-S

描述

三菱FX 系列 PLC 以太网通讯处理器

颜色

金属黑

状态显示

PwrCom1Com2WiFi

以太网接口

接口类型

输出速率协议

支持TCP 连接数

Link/Active 指示灯,自动极性交叉

RJ45 母插座

10/100Mbps

MELSOFTMCModbusTCP

最大 32

WiFi 接口接口类型发射功率 接收灵敏度无线类型安全机

协议支持

连接数

802.11 b/g/n 2.4G-2.5G

外置高增益天线

+26dBm(MAX,2.4G 802.11b/g/n)

-89dBm(802.11b)-74dBm(802.11g)-72dBm(802.11n)

Station/AP   模式

WPA-PSK/WPA2-PSK/WEP

MELSOFTMCModbusTCP

最大 32

X1 接口(PLC)接口类型传输速率协议支持

RS422

MD8 通讯母口

9.6K19.2K38.4K57.6K115.2K

FX 编程口

X2 接口(HMI)

接口类型输出速率协议支持

RS422

MD8 通讯母口

9.6K19.2K38.4K57.6K115.2K

FX 编程口

编程软件

GX Work2GX Developer



组态软件

OPC 软件

WinCC、昆仑通态、组态王、力控、杰控、IFIXINTOUCH Kepware OPC

诊断和参数设置工具

IE 浏览器,默认 192.168.1.188YCDevice

供电方式

电压类型

FX 编程口取电/外接 24V

24VDC/100mA

工作温度

0~60

工作湿度

95%非凝露

电磁兼容性

2014/30/EU

认证

CE 认证
