远创智控YC8000-CP转以太网模块采用即插即用设计，不占用 PLC 通讯口，即编程软件/上位机软件通过以太网对 PLC 数据监控的同时，触摸屏可以通过复用接口与 PLC 进行通讯。远创智控YC8000-CP转以太网模块支持工控领域内绝大多数 SCADA 软件，支持欧姆龙以太网协议和透传两种通讯方式。

特定的 YCNetTCP/IP 协议直接映射到计算机串行端口，支持上位软件（编程软件CX-Programmer、组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC 服务器等）方便快捷访问。

采用 FINS 通信协议或者端口映射的方式，皆可实现高级语言（如 VB、VC、C#等） 编程，实现与欧姆龙 PLC 的数据通讯，方便开发生产管理系统。

支持 OPC 通道的SCADA（上位组态软件）以 OPC 方式与 PLC 通讯。

可实现 CX-Progarmmer、FINS/TCP、FINS/UDP、YCNetTCP 透传、ModbusTCP 连接方式，允许 10 台 PC 同时采集 PLC 数据。

以太网模块支持工控领域内绝大多数 SCADA 软件（上位机监控组态软件）通过欧姆龙的以太网协议连接。

1   以太网模块连接编程软件

1、打开编程软件 CX-Progarmmer，新建工程，选择正确的设备类型并设定正确的 CPU 类型；

2、选择网络类型为“Ethernet”，点击“设定”；

3、在“网络”选项卡中，请将“帧长度”改为“540”；

4、在“驱动”选项卡中，键入以太网模块的 IP 地址和端口号，点击“确定”；

5、在跳出的提醒选项中点击“确认”；

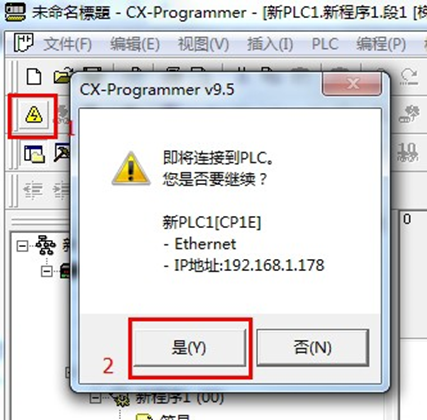

6、点击在线工作按钮，点击“确认”；

7、连接成功后，右键“新 PLC1[CP1E]”选择“传送”中的“从 PLC”；

8、选择要读取的内容，点击“确认”；

9、点击“是”，上载程序完成，点击“确认”；

10、PLC 程序上载完成，进入运行监视状态；
