远创智控YC8000-CP转以太网模块是一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于欧姆龙 CP1L/ CP1E/ CP1H 系列 PLC 的以太网数据采集，非常方便构建生产管理系统。

远创智控YC8000-CP转以太网模块采用即插即用设计，不占用 PLC 通讯口，即编程软件/上位机软件通过以太网对 PLC 数据监控的同时，触摸屏可以通过复用接口与 PLC 进行通讯。远创智控YC8000-CP转以太网模块支持工控领域内绝大多数 SCADA 软件，支持欧姆龙以太网协议和透传两种通讯方式。

支持 FINS/UDP、FINS/TCP 以太网协议通信，支持上位机软件（组态王、MCGS、力控、KepWare OPC 服务器等）以欧姆龙的以太网驱动访问。

集成 ModbusTCP 服务器，支持 FC1、FC2、FC3、FC5、FC15、FC6、FC16，Modbus数据区自动映射至 PLC 数据区。

采用 FINS 通信协议或者端口映射的方式，皆可实现高级语言（如 VB、VC、C#等） 编程，实现与欧姆龙 PLC 的数据通讯，方便开发生产管理系统。

可实现 CX-Progarmmer、FINS/TCP、FINS/UDP、YCNetTCP 透传、ModbusTCP 连接方式，允许 10 台 PC 同时采集 PLC 数据。

1.       打开 Wincc 软件，新建一个项目，右击“变量管理”，选择“添加新的驱动连接”，在弹出的对话框中选择“Modbus TCPIP.chn”，点击“确定”。

2.右击“Modbus TCPIP/IP 单元#1”选择“新驱动程序的连接”，新建一个名称，点击“属性”，弹出属性的对话框，在“CPU 类型”选择“984”，在“服务器”中填入以太网模块的 IP 地址,点击确定。

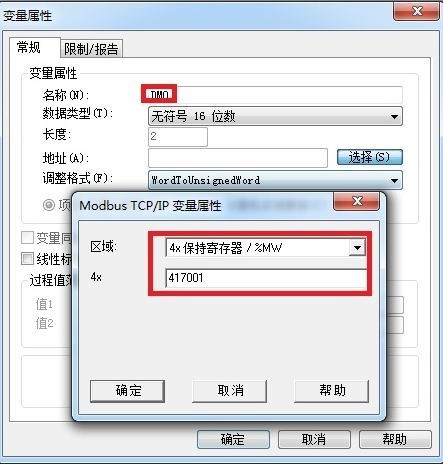

3.右击“变量名称”，新建变量，这里我们新建一个 DM0 变量，对应地址的设定请点击“选择”，弹出对话框，“区域”中选择“4x 保持寄存器”，“4x”中填入“417001”。
