远创智控(北京）科技有限研发的远创智控ETH-YC模块，型号有MPI-ETH-YC01和PPI-ETH-YC01，适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。直通型和桥接型可拨码选择，直通型的九针母口，可以连西门子和Proface触摸屏和主站，桥接型的九针母口可以连非西门子触摸屏。不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。PLC转以太网可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。西门子 S7-300与iFIX实现以太网通讯通过MPI转以太网

MPI-ETH-YC01模块连接S7300和iFIX

西门子 S7-300/400 采用以太网通讯模块连接 iFIX，可以通过：S7TCP 驱动。

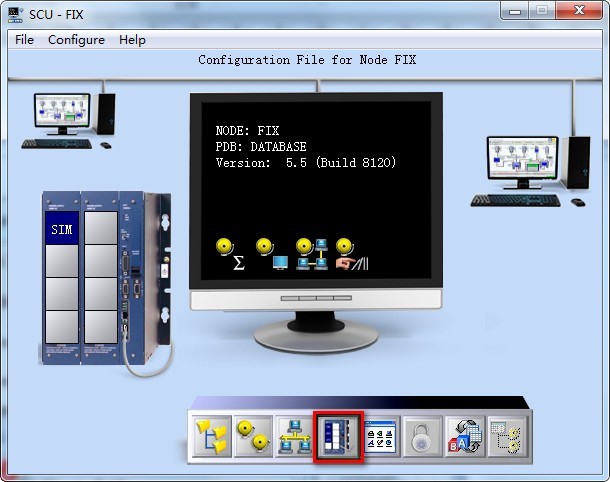

1、安装西门子 S7TCP 驱动程序【S7A】，在【SCU-FIX】中配置 S7A 驱动，如图：

2、选择【S7_300_TCP】，在【Primary】中选择S7TCP/IP；西门子 S7-300与iFIX实现以太网通讯通过MPI转以太网

3、【 Dest IP Address】，填入模块的IP地址，【Tcp Port】中填入：102，【 PLC Type】中选择：S7300/400，其他参数默认。

4、 根据实际项目，建立各个区的变量：西门子 S7-300与iFIX实现以太网通讯通过MPI转以太网
