西门子 S7-300与FrameView实现以太网通讯的方法步骤MPI转以太网
点击:1448发布时间:2021-05-12

MPI官网产品展示图600450

远创智控(北京)科技有限研发的远创智控ETH-YC模块,以太网通讯模块型号有MPI-ETH-YC01PPI-ETH-YC01,适用于西门子S7-200/S7-300/S7-400SMART S7-200、西门子数控840D840DSL、合信、亿维PLCPPI/MPI/PROFIBUS转以太网。用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。支持与 S7-200SMART S7-1200/1500S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。直通型和桥接型可拨码选择,直通型的九针母口,可以连西门子和Proface触摸屏和主站,桥接型的九针母口可以连非西门子触摸屏。不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时,触摸屏可以通过扩展RS485口与PLC进行通讯。可以连非西门子触摸屏,如昆仑通态、威纶、台达、步科等。西门子 S7-300与FrameView实现以太网通讯的方法步骤MPI转以太网



MPI-ETH-YC01转以太网模块连接S7300和FrameView

西门子 S7-300/400 通过模块连接 FrameView,可以采用:西门子 S7TCP 驱动。

1、安装驱动程序

选择【基本应用】下【设备通讯】,执行【1.安装驱动程序】,显示下面对话框:0001

从西门子下选择【S7TCP】驱动,点击【安装】按钮进行安装。西门子 S7-300与FrameView实现以太网通讯的方法步骤MPI转以太网

2、定义设备数据表

选择【基本应用】下【设备通讯】,执行【4.设备数据表】显示设备数据表定义界面。

双击 D2 设备号,通过下面的对话框进行定义:

 0002

【CPU 类型】选择 S7-300,【设备 IP 地址】填入模块的 IP 地址;

这里我们定义了 S7-300PLC 中 DB1.DBB0~DB1.DBB19,一共 20 个字节的数据。

3、监视设备通讯

启动监视系统后,能监视驱动程序通讯状态。

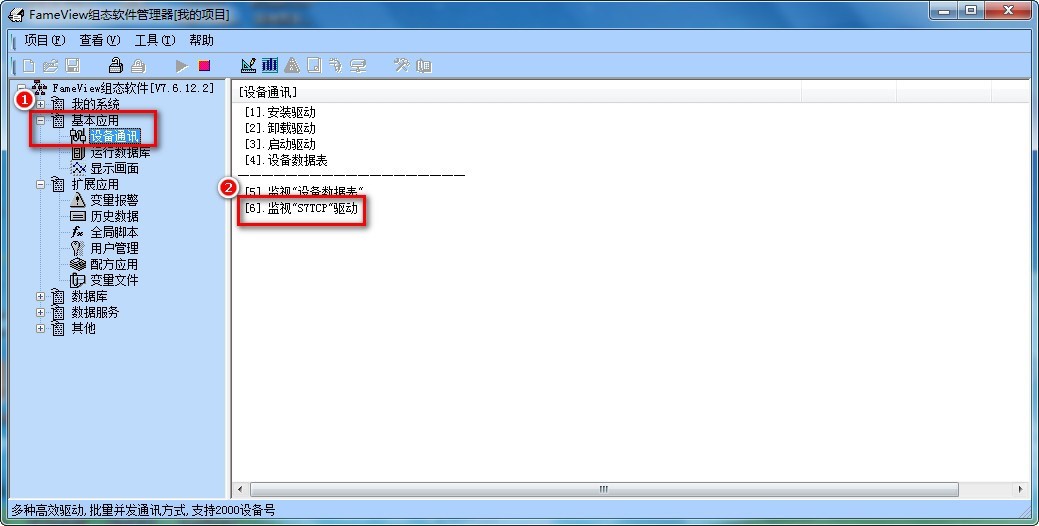

选择【基本应用】下的【设备通讯】,执行【6.监视“S7TCP”驱动】:0003


4、监视设备数据表

选择【基本应用】下的【设备通讯】,执行【5.监视“设备数据表”】:西门子 S7-300与FrameView实现以太网通讯的方法步骤MPI转以太网

 01
