DP/PN网关远创智控型号YC-DPS-PN

一. 产品概述

1.1 产品功能

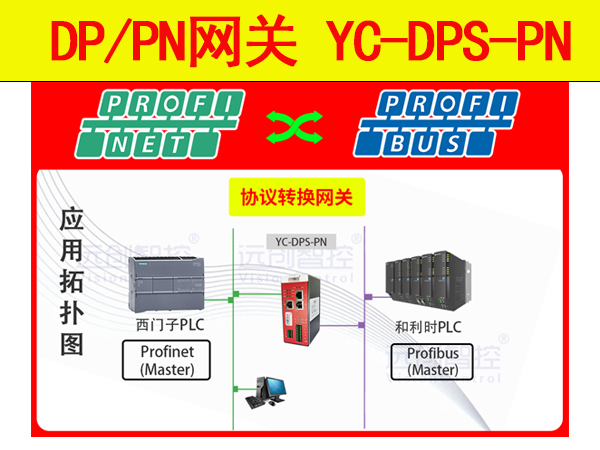

远创智控YC-DPS-PN网关实现 PROFIBUS 网络与 PROFINET 网络之间的数据通讯。可连接 PROFINET 网络到

PROFIBUS 网络。即将 PROFINET 设备连接到 PROFIBUS 网络。

Ø  应用广泛：应用于 PROFINET 接口的变频器、智能高低压电器、电量测量装置、智能现场测量设备、仪表、PLC、DCS、FCS 等等。

Ø  配置简单：用户不必了解 PROFINET 和 PROFIBUS 细节，只需要参考手册，根据要求就能配置网关，不需要复杂编程，即可在短时间内实现连接功能。

Ø  透明通信：PROFIBUS 通信数据区和 PROFINET 通信数据区由模块内部根据组态自动进行映射，实现了数据的透明传输。

1.2 技术指标

Ø   远创智控YC-DPS-PN在 PROFIBUS 一侧为 PROFIBUS DP 从站，在 PROFINET 一侧作为 PROFINET 从站

Ø 支持标准的 PROFIBUS DP V0、V1 协议

Ø PROFIBUS DP 支持最大的输入字节数为 200 字节，最大的输出字节为 200 字节，输入输出字节共为 400

PROFINET 参数规格：

Ø  支持标准的 PROFINET I/O 协议

Ø  PROFINET 支持的最多 16 个槽位，支持最大的输入字节数为 1440 字节，最大的输出字节为 1440字节，输入输出字节的长度由 TIA Portal

Ø  供电：24VDC(±5%),最大功率3.5W

Ø  工作环境温度：-25～55℃，湿度≤95%

             Ø  防护等级：IP20

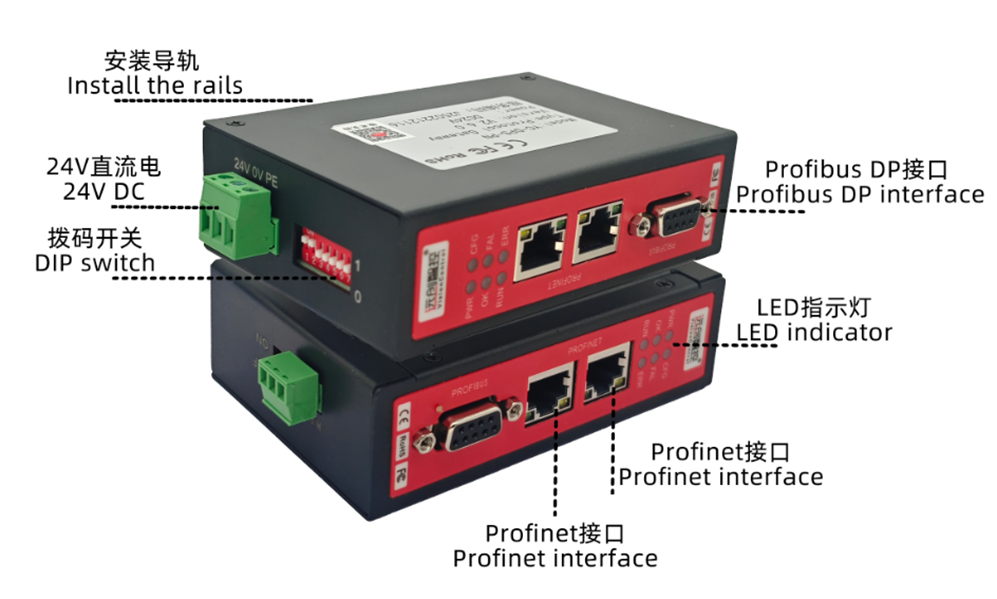

二.   产品外观
