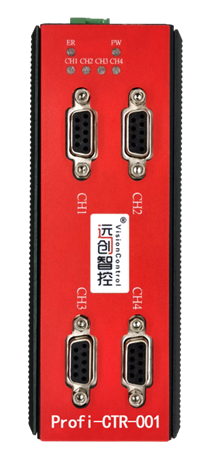

Profibus-DP HUB集线器Profi-CTR-001/四路

(含配DB9插头)

产品概述

具有中继功能的 PROFIBUS 集线器远创智控 Profi-CTR-001（以下简称 PROFIBUS 集线器或集线器），应用于 PROFIBUS 现场总线网络中，可将网络的总线型拓扑结构改变为树型结构或混合型结构，同时保留了中继器的技术功能。本装置以方便工程现场的安装布线、增加网络的传输距离和站点个数为目的, 同时还具有网络隔离和通信诊断功能。

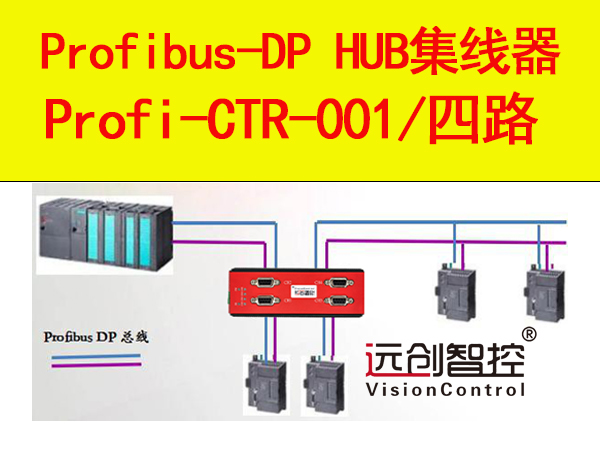

2. PROFIBUS 集线器 Profi-CTR-001 主要用途

⑴ 集线器功能：改变 PROFIBUS 网络总线型拓扑结构，实现树形及混合型的网络结构。

采用 PROFIBUS 专用电缆、专用插头来实现站点的总线形连接是非常方便的但很难实现 PROFIBUS 的树形及混合型拓扑结构的网络要求。PROFIBUS 集线器 Profi-CTR-001 可方便实现 PROFIBUS 的树形及混合形结构。

⑵ 中继器功能： Profi-CTR-001 的每个接口相当于一个中继器接口，可以独立驱动一个 PROFIBUS 段。即可以再连接最多 31 个站接口，在 187.5K 以下波特率可延长传输距离到 1 .2 公里。

产品特点

⑴ 不需要主站配置：Profi-CTR-001 是单纯的物理层设备，与上层协议无关。不需要主站配置、无 GSD 文件；

⑵ 波特率 9.6K~12M 自适应：不需要开关设置或任何软件配置。

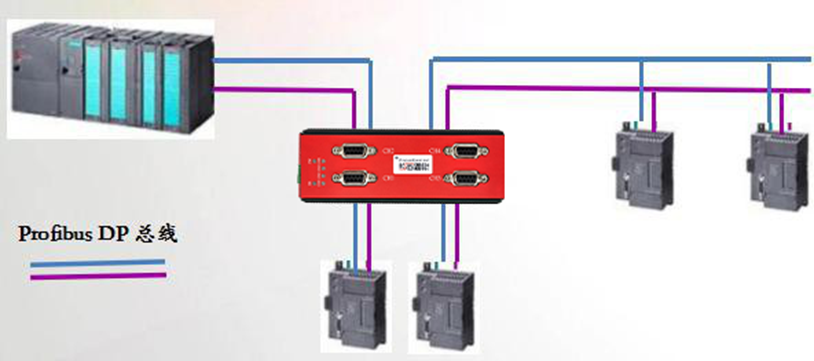

⑶ 不分主/从站接口、终端/非终端节点：6 个 PROFIBUS 接口，主站/从站可接到任何一个接口上。每个接口即可作为终端节点，也可作非终端节点；见图 1-3。

      (4）物理层透明传输：Profi-CTR-001 与网络上层协议无关；因此可适用于所有基于 RS485 的 PROFIBUS 协议功能，包括：PROFIBUS-DP/V0、V1、V2，及各种应用行规，包括：PROFIsafe（安全）, Redundancy 冗余）、Ident Systems（识别系统）等等。也支持连接多主站通信，如 S7 FUNCTION 协议、二类主站通信；也部分适用于其它 RS485 传输技术的现场总线或网络，如 MODBUS。

⑸ 段隔离：每个接口可扩展为一个“PROFIBUS 段”（可称为“接口段”），接口段之间彼此（光/电）隔离。

⑹ 级连：任意一个接口段可再通过 Profi-CTR-001实现级连； Profi-CTR-001 的可级连数目与波特率有关。

当波特率≥187.5K 时,可级连数目是 3 级，见图 1-5；当波特率＜187.5K 时 Profi-CTR-001 的可级连数目最多达到 5 级。

3.技术指标

① PROFIBUS 接口： 6×D 型头 9（孔）；

② 供电： 18~30VDC，最大耗电 250mA；

③ 外形尺寸： 宽（204mm）×高（146mm）× 厚（40mm）；

④ 安装： 导轨；

⑤ 防护等级： IP40；

⑥ 工作温度： -20 ~ 55℃，95%湿度（无凝露）；

⑦ 存储温度： -30 ~ 70℃；

⑧ 大约重量： 740g 。
