EtherCAT转Profinet主站协议转换网关
点击:122发布时间:2024-09-26

工业自动化领域中,实现EtherCAT转Profinet两种网络协议的互联互通非常重要。远创智控YC-PNM-ECT协议网关成功攻克了这一难题。该网关能够高效地转换不同协议,为用户带来便捷、高效的体验,助力企业提升生产效率与智能化水平。本文作者将深入探究该设备的主要功能、技术参数、性能优势以及配置方法,为用户全面了解这一创新产品提供详尽参考,推动企业在智能化转型的道路上稳步迈进。此网关的出现为工业智能化发展注入了新的活力,连接起不同协议的世界,开启工业自动化的新征程,成为企业智能化升级的有力支撑,为工业智能化发展带来新的机遇。

一,设备主要功能

远创智控YC-PNM-ECT型网关实现了EtherCAT从站(简称 ECT)和Profinet主站(简称 PN)。模块作为ECT从站接入到EtherCAT网络中,比如连接到倍福PLC。模块作为PN主站,其可连接标准的PN从站设备。

应用广泛:本产品应用于支持Profinet接口的仪表、电机、伺服、IO模块等等。例如,在汽车制造工厂中,车身焊接生产线可能使用了基于EtherCAT协议的机器人进行焊接操作,而整个工厂的自动化控制系统采用的是Profinet协议。通过这种网关,可以实现机器人与控制系统之间的无缝通信,确保生产过程的高效和稳定。

二,典型应用拓扑图

YC-PNM-ECT-1

三,设备技术参数

远创智控YC-PNM-ECT在EtherCAT一侧为EtherCAT从站,在Profinet一侧为Profinet主站。

作为PN主站,模块包含两个网口,可支持链式方式连接多个PN从站,或者通过PN交换机, 支持星型方式连接多个PN从站。

作为ECT从站,模块包含两个以太网口,分别为IN和OUT,支持总线型连接方式。

Profinet规范V2.3

Profinet接口双以太网100Mbit/s,RJ45插头

最大输出输入数据各位1.5Kbytes

四,配置方法

1、正确连接电源,通过PN口将YC-PNM-ECT与PC相连,给网关上电;

2、打开Profinet Manager,根据需求在配置软件中进行配置,包PN主站、从站属性参数等;

3、在Profinet Manager中配置相应的组态,包括要配置的模块,目标设备的IP地址及设备名称;

4、点击工具栏中的“生成程序”、“下载程序”按钮,将配置下载到网关中

5、等待大约10秒目标设备会与网关之间建立连接,此时PN指示灯灯常亮。

五,电器参数

供电:24VDC(±5%),最大功率3.5W

工作环境温度:-45~85℃,湿度≤95%

防护等级:IP20

安装方式: DIN-35mm导轨

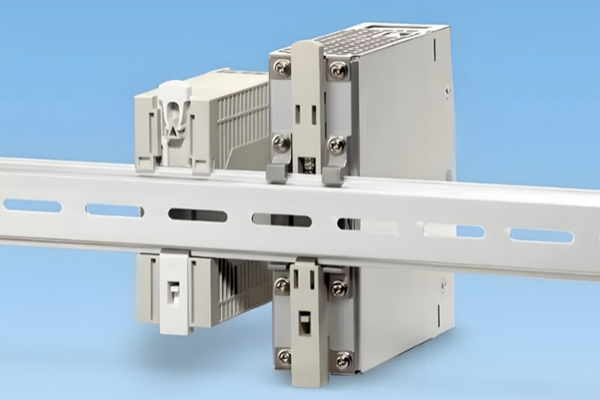

六,导轨安装图

导轨安装图2

全文总结:

EtherCAT转Profinet总线协议网关的讲解至此告一段落。不知这篇技术文档是否对您有所帮助?如果想要了解更多相关知识,随时与我们联系,我们将以十足的耐心为您答疑解惑。文中这款网关在工业自动化领域有着重大意义,它能够实现不同总线协议的高效转换。无论您是专业工程师还是技术爱好者,我们都热忱期盼与您交流探讨。让我们携手共进,探索更多先进技术,为推动行业发展贡献各自的力量,开启工业自动化的崭新篇章,共同创造美好的未来,在工业智能化的道路上不断前行,绽放出更加绚烂的光彩。
