工业自动化领域中，实现DeviceNet转EtherCAT两种网络协议的互联互通非常重要。远创智控YC-ECT-DNTM协议网关成功攻克了这一难题。该网关能够高效地转换不同协议，为用户带来便捷、高效的体验，助力企业提升生产效率与智能化水平。本文作者将深入探究该设备的主要功能、技术参数、性能优势以及配置方法，为用户全面了解这一创新产品提供详尽参考，推动企业在智能化转型的道路上稳步迈进。此网关的出现为工业智能化发展注入了新的活力，连接起不同协议的世界，开启工业自动化的新征程，成为企业智能化升级的有力支撑，为工业智能化发展带来新的机遇。

一，设备主要功能

远创智控YC-ECT-DNTM型网关实现EtherCAT网络与DeviceNet网络之间的数据通讯，可连接DeviceNet网络到EtherCAT网络。即将DeviceNet设备连接到EtherCAT网络。

应用广泛：本产品应用于支持DeviceNet接口的仪表、电机、IO模块、机器人等等。例如现代水处理行业，各种传感器、执行器以及其他现场设备需要通过可靠的网络连接到上位机。DeviceNet由于其良好的实时性和可靠性，适合用于连接现场设备。通过DeviceNet转EtherCAT网关，上位机可以利用EtherCAT的高速率和精确性，同时保持对DeviceNet设备的兼容和控制，从而实现整个水处理系统的高效、精确运行。

二，典型应用拓扑图

三，设备技术参数

远创智控YC-ECT-DNTM设备在EtherCAT一侧为EtherCAT从站，在DeviceNet一侧可以作为DeviceNet主站。

EtherCAT侧输入输出各是500字节

支持DeviceNet主站

DeviceNet参数规格：

支持波特率：125kbit/s, 250kbit/s, 500kbit/s

最大连接数：63个从站

单个从站输入最大：128字节

单个从站输出最大：128字节

四，配置方法

1、正确连接电源，给YC-ECT-DNTM上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、点击工具栏中的“下载”按钮，将配置下载到网关中;

4、DeviceNet设备与网关正确连接，此时OK灯常亮。

5、在Twincat3中配置相应的组态，包括要配置的模块，目标设备网关的PDO;

6、将Twincat3的组态配置下载到PLC中;

7.等待大约10秒，网关会与 PLC之间建立连接，此时RUN灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

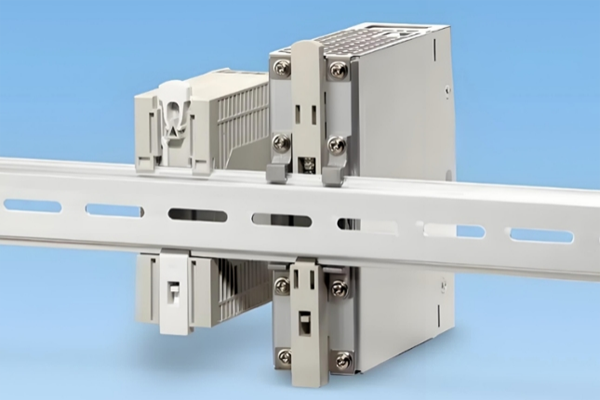

六，导轨安装图

全文总结：

DeviceNet转EtherCAT总线协议网关的讲解至此告一段落。不知这篇技术文档是否对您有所帮助?如果想要了解更多相关知识，随时与我们联系，我们将以十足的耐心为您答疑解惑。文中这款网关在工业自动化领域有着重大意义，它能够实现不同总线协议的高效转换。无论您是专业工程师还是技术爱好者，我们都热忱期盼与您交流探讨。让我们携手共进，探索更多先进技术，为推动行业发展贡献各自的力量，开启工业自动化的崭新篇章，共同创造美好的未来，在工业智能化的道路上不断前行，绽放出更加绚烂的光彩。
