在工业自动化领域，EtherCAT转Profibus两种网络协议的互通互联非常重要。有一款设备远创智控YC-DP-ECT能够有效地解决此问题。这款设备性能卓越，能高效转换不同协议，为用户带来便捷高效体验，助力企业提升生产效率与智能化水平。本文将从主要功能、技术参数、性能优势及配置方法等方面深入阐述这款强大的网关设备。让我们一同了解它，开启工业自动化新征程，感受其为工业发展带来的强大动力与无限可能。

[壹]、设备主要功能

远创智控YC-DP-ECT是自主研发的一款Profibus从站功能的通讯网关。该产品主要功能是将EtherCAT设备接入到Profibus网络中，连接到Profibus总线中做为从站使用，连接到EtherCAT总线中做为从站使用。

应用广泛：本产品应用于支持EtherCAT接口的变频器、伺服驱动器、智能现场测量设备、仪表、PLC、DCS、FCS等等。在汽车制造行业，先进的自动化生产线往往融合了多种不同协议的设备。例如，车身焊接机器人可能采用EtherCAT从站协议，而生产线上的物料输送系统则基于Profibus从站协议。通过这种网关，可以实现两者的无缝对接，确保整个生产流程的顺畅和高效。

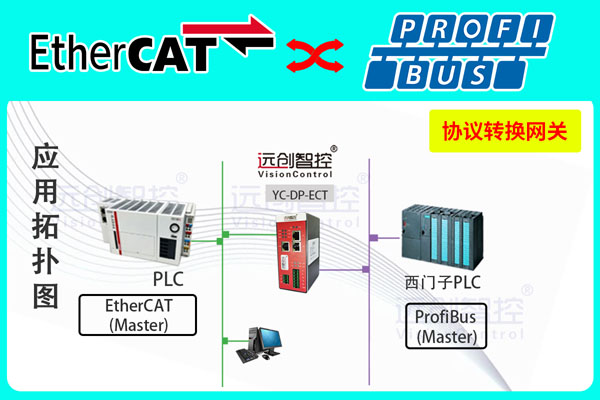

[贰]、典型应用拓扑图

[叁]、设备技术参数

网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线

网关做为Profibus网络从站，支持的波特率：9.6Kbps~12Mbps。

支持的数据长度：输入≤244 字节，输出≤244字节，输入+输出≤488 字节。

网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙等厂家的PLC。

带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

[肆]、配置方法

1、使用GW Modbus Builder软件设置网关的EtherCAT数据长度。

2、在EtherCAT主站软件上配置网关。

3、在Profibus主站软件上配置网关。

4、正确设置拨码，供电后网关开始运行。

[伍]、电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

[陆]、导轨安装图

远创智控协议网关有哪些优势?

[1]通信质量可靠

[2]兼容性非常强大

[3]配置方式简单

[4]应用领域广泛

[5]发货速度迅速

[6]售后服务完善

全文总结：

EtherCAT转Profibus总线协议转换网关的讲解到这里就画上句号了。不知这篇技术文档对你是否有所帮助呢?假如你想要了解更多相关知识信息，随时与我们联系，我们定会以十足的耐心为你提供解答服务。这款网关在工业自动化领域有着举足轻重的作用，能够实现不同总线协议的高效转换。无论你是专业工程师还是技术爱好者，我们都热忱期待与你一同探讨。让我们携手共进，探索更多先进技术，为推动行业发展贡献自己的力量。
