在工业自动化领域，Profibus-DP转Modbus-TCP两种网络协议的互通互联备受关注。其实有一款很不错的设备名为远创智控YC-DPM-TCP，可以轻松解决这一问题。接下来作者从这款设备的主要功能、技术参数、性能优势及配置方法等方面深入阐述。这款网关性能优越，能够高效转换不同协议，为用户带来便捷高效体验，能够帮助企业提升生产效率与智能化水平。让我们一同深入了解这款强大的网关设备，踏上工业自动化新征程。

〔一〕设备主要功能

远创智控YC-DPM-TCP型网关实现Profibus DP网络和Modbus TCP网络之间无缝内部连接至控制系统及所连接的设备。该网关可实现在两个网络之间快速传输循环I/O数据。

应用广泛：本产品广泛应用于连接支持Profibus DP接口的电机、伺服、变频器、机械手臂等等。例如在工厂的能源管理系统中，电力监控仪表可能使用Modbus TCP协议，而工厂的整体自动化控制系统采用Profibus DP协议。网关能够将电力数据准确转换和集成到自动化控制系统中，实现对能源消耗的实时监测和优化控制，降低能源成本。

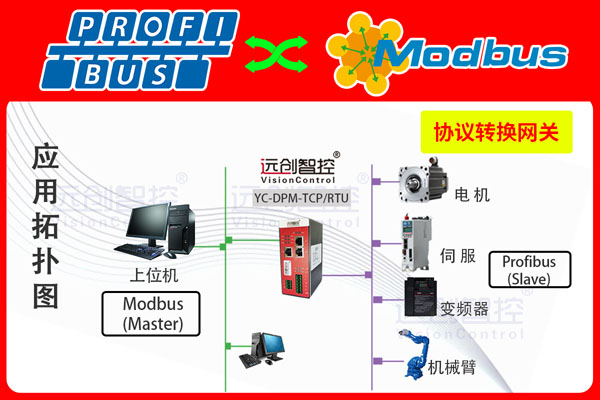

〔二〕典型应用拓扑图

〔三〕设备技术参数

远创智控YC-DPM-TCP在 Profibus DP一侧为 Profibus DP主站，在 Modbus TCP一侧作为 Modbus TCP从站;

支持标准的Profibus DP V0、V1协议;

Profibus DP主站支持最大波特率12M

最大支持DP从站数量为125

单个DP从站支持最大的通讯字节数为512字节;

支持从站地址重设、扫描在线设备列表、显示所连接从站的活跃状态;

最大支持Modbus TCP从站数量为125个从站

〔四〕配置方法

1、YC-DPM-TCP设备连接Profibus DP总线和Modbus TCP网络的网关

2、其内部在Modbus TCP数据和Profibus DP数据之间建立了一种映射关系，并且按照这种映射关系来交换数据。

3、在网关设备中有两块数据缓冲区，一块是输入缓冲区，Profibus DP主站读取 Profibus DP从站的数据存放至Profibus DP输入数据区，内部数据交换缓存之Modbus TCP输入数据区，Modbus TCP Client 通过命令读取;

4、另一块是输出缓冲区，Modbus TCP Client 通过命令写入数据至Modbus TCP输出数据区。

5、数据交换后缓存至Profibus DP输出数据区。直至映射至Profibus DP从站;

〔五〕电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

〔六〕导轨安装图

导轨安装图

远创智控协议网关有哪些优势?

〈1〉配置方式简单

〈2〉应用领域广泛

〈3〉通信质量可靠

〈4〉兼容性非常强大

〈5〉售后服务完善

全文总结：

Profibus-DP转Modbus-TCP总线协议转换网关的讲解就到此结束了。这篇技术文档对你是否有帮助呢?若你想了解更多相关知识信息，随时联系我们，我们会用足够的耐心为你提供解答服务。这款网关在工业自动化领域作用重大，能够实现不同总线协议的高效转换。无论你是工程师还是技术爱好者，我们都热切期待与你共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
