在工业自动化领域，Profinet转EtherCAT两种网络协议的互通互联备受关注。其实有一款很不错的设备名为远创智控YC-PN-ECT，可以轻松解决这一问题。接下来作者从这款设备的主要功能、技术参数、性能优势及配置方法等方面深入阐述。这款网关性能优越，能够高效转换不同协议，为用户带来便捷高效体验，能够帮助企业提升生产效率与智能化水平。让我们一同深入了解这款强大的网关设备，踏上工业自动化新征程。

一，产品主要功能

远创智控YC-PN-ECT是自主研发的一款Profinet从站功能的通讯网关。该产品主要功能是将Profinet网络和EtherCAT网络连接起来。

本网关连接到Profinet总线中做为从站使用，连接到EtherCAT总线中做为从站使用。

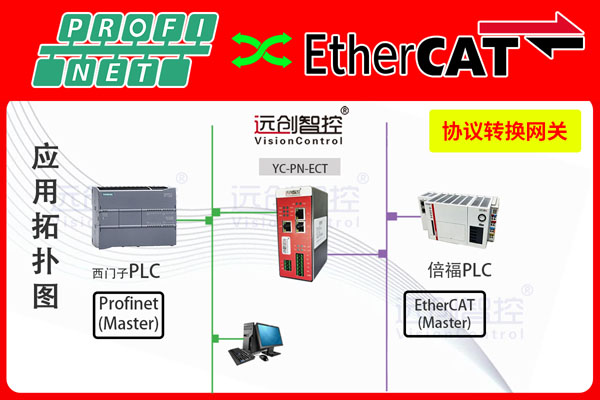

二，典型应用拓扑图

三，技术参数

1、EtherCAT技术参数

网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。

支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input是主站输入，output是主站输出。

2、Profinet技术参数

网关做为Profinet网络的Device设备(即从站)，带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

适应Profinet V2.3 协议，采用实时(RT)通讯功能，符合： GB/T 251052014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》，IEC 611585-10：2007，IDT。

四，产品尺寸图

五，端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载口，本产品不使用

网口 P1 和 P2 接口：Profinet接口

网口 P3：EtherCAT输入接口

网口 P4：EtherCAT输出接口

六，导轨安装图

远创智控协议网关有哪些优势?

1、配置方式简单

2、应用领域广泛

3、通信质量可靠

4、兼容性非常强大

5、售后服务完善

全文总结：

Profinet转EtherCAT总线协议转换网关的讲解就到此结束了。这篇技术文档对你是否有帮助呢?若你想了解更多相关知识信息，随时联系我们，我们会用足够的耐心为你提供解答服务。这款网关在工业自动化领域作用重大，能够实现不同总线协议的高效转换。无论你是工程师还是技术爱好者，我们都热切期待与你共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
