在工业自动化领域，EtherCAT转EtherNet/IP两种网络协议的互通互联备受关注。其实有一款很不错的设备名为远创智控YC-ECTM-EIP，可以轻松解决这一问题。接下来作者从这款设备的主要功能、技术参数、性能优势及配置方法等方面深入阐述。这款网关性能优越，能够高效转换不同协议，为用户带来便捷高效体验，能够帮助企业提升生产效率与智能化水平。让我们一同深入了解这款强大的网关设备，踏上工业自动化新征程。

一，设备主要功能

远创智控YC-ECTM-EIP型网关EtherNet/IP网络与EtherCAT网络之间的数据通讯，即EtherNet/IP和EtherCAT网络之间无缝内部连接。

应用广泛：应用于EtherNet/IP接口主站控制器与EtherCAT从站电机通讯。当需要对旧的基于EtherNet/IP从站的设备进行升级或替换为性能更优的EtherCAT设备时，网关可以在过渡期间保证系统的正常运行，避免因设备更换导致的长时间停机。

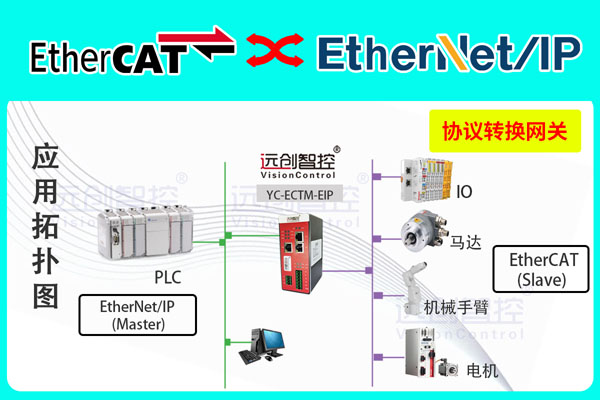

二，典型应用拓扑图

三，设备技术参数

Ø YC-ECTM-EIP在EtherNet/IP一侧为EtherNet/IP从站，在EtherCAT一侧为EtherCAT主站;

Ø EtherNet/IP最多支持500个字节

Ø 支持CANopen over EtherCAT(CoE)协议：SDO上传和下载，SDO信息服务(访问CANopen对象字典)，紧急情况请求;支持Ethernet over EtherCAT(EoE)协议(虚拟交换机);支持Transfer over EtherCAT(FoE)协议;

Ø 支持DC–Synchronous、SM Synchronous模式

Ø 支持拓扑查看器、诊断检测、自动扫描

Ø 支持EtherNet/IP协议;

Ø 支持最大的输入字节数为500字节，最大的输出字节为500字节;

四，配置方法

1、正确连接电源，通过网口将YC-ECTM-EIP与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、扫描正确的IP地址后，将配置软件与网关连接，下载工程配置;

4、在EtherNet/IP网络主站控制器中配置相应的组态，包括网关设备网关的IP地址和通讯字节长度;

5、将工程的组态配置下载到主站控制器中;

6、等待网关与主站之间建立正确连接，此时EIP和ECT网络正常指示灯绿色常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关有哪些优势?

1、配置方式简单

2、应用领域广泛

3、通信质量可靠

4、兼容性非常强大

5、售后服务完善

全文总结：

EtherCAT转EtherNet/IP总线协议转换网关的讲解就到此结束了。这篇技术文档对你是否有帮助呢?若你想了解更多相关知识信息，随时联系我们，我们会用足够的耐心为你提供解答服务。这款网关在工业自动化领域作用重大，能够实现不同总线协议的高效转换。无论你是工程师还是技术爱好者，我们都热切期待与你共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
