EtherCAT转Modbus-TCP实现网络协议互通是众人关注焦点，远创智控YC-ECT-TCP能够很轻松解决这个问题。在这里作者将从该设备的主要功能、技术参数、性能优势、配置方法等几个方面详细阐述。此协议转化网关在工业自动化领域至关重要，能高效转换不同协议，给用户便捷高效体验。它助力企业提升生产效率与智能化水平，切实发挥着举足轻重的作用。让我们深入了解这款强大的网关设备，开启工业自动化新征程。

一，设备主要功能

远创智控YC-ECT-TCP型网关实现EtherCAT网络与Modbus TCP网络之间的数据通讯，即将Modbus TCP设备转换为EtherCAT设备。

应用广泛：以太网接口的智能现场设备、仪表、PLC、DCS、FCS等等。在制造业中，这种网关常用于将先进的EtherCAT控制设备与传统的基于Modbus TCP协议的监控和管理系统相连接。比如，在某家电子制造工厂里，EtherCAT从站的高精度贴片机可以通过网关与Modbus TCP协议的生产数据采集系统通信，实现生产过程的实时监控和优化。

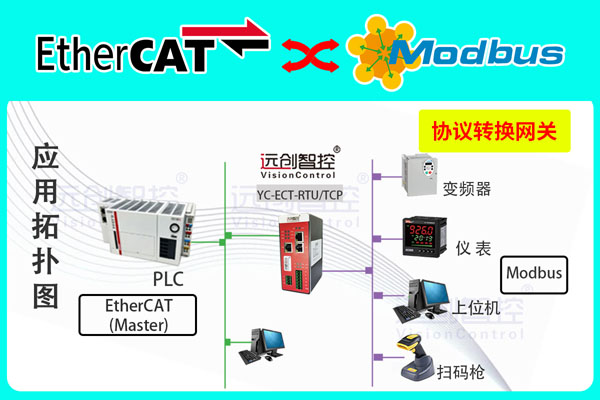

二，典型应用拓扑图

三，技术参数

远创智控YC-ECT-TCP在EtherCAT一侧为EtherCAT从站，在Modbus TCP一侧作为主或者从;

EtherCAT包含IN和OUT两个以太网口

功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

支持最大的输入字节数为500字节，最大的输出字节为500字节

四，配置方法

1、正确连接电源，将YC-ECT-TCP与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置读取的命令;

3、在配置软件中配置模块的IP地址，响应时间和轮询时间。

4、正确查找设备后，点击工具栏中的“下载”按钮，将配置下载到网关中;

5、此时TXD RXD均在闪烁代表网关模块正在收发数据。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关有哪些优势?

‌1、广泛的应用领域

‌2、简单的配置方式

3、‌透明的通信‌能力

4、可靠的通信‌质量

5、强大的兼容性

全文总结：

EtherCAT转Modbus-TCP总线协议转换网关的讲解就到此结束了。这篇技术文档对你是否有帮助呢?若你想了解更多相关知识信息，随时联系我们，我们会用足够的耐心为你提供解答服务。这款网关在工业自动化领域作用重大，能够实现不同总线协议的高效转换。无论你是工程师还是技术爱好者，我们都热切期待与你共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
