EtherCAT转Modbus-RTU实现网络协议互通是众人关注焦点，远创智控YC-ECT-RTU能够很轻松解决这个问题。在这里作者将从该设备的主要功能、技术参数、性能优势、配置方法等几个方面详细阐述。此协议转化网关在工业自动化领域至关重要，能高效转换不同协议，给用户便捷高效体验。它助力企业提升生产效率与智能化水平，切实发挥着举足轻重的作用。让我们深入了解这款强大的网关设备，开启工业自动化新征程。

一，设备主要功能

远创智控YC-ECT-RTU是自主研发的一款EtherCAT从站功能的通讯网关。该产品主要功能是将EtherCAT网络和Modbus RTU总线连接起来。本网关连接到EtherCAT总线中做为从站使用，连接到Modbus-RTU网络中做为主站或从站使用。

应用广泛：网关支持Modbus RTU接口的上位机、仪表、变频器、扫码枪等等。在制造业中，这种网关常用于将先进的EtherCAT控制设备与传统的基于Modbus RTU协议的监控和管理系统相连接。比如，在某家电子制造工厂里，EtherCAT从站的高精度贴片机可以通过网关与Modbus RTU协议的生产数据采集系统通信，实现生产过程的实时监控和优化。

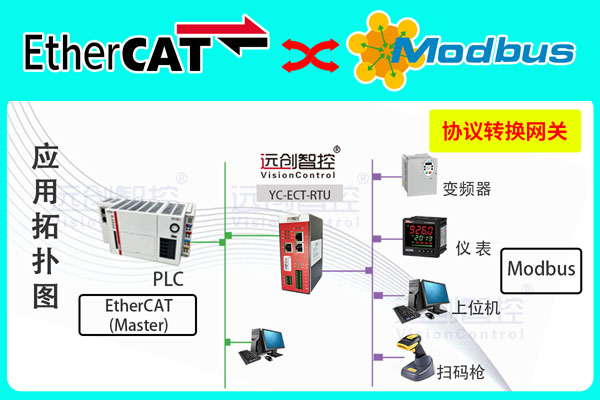

二，典型应用拓扑图

三，设备技术参数

带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，inpu是主站输入，output是主站输出。

网关的Modbus RTU接口可通过拨码选择做为主站或从站，两种工作方式二选一工作;

可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。

波特率支持：2400、4800、9600、19.2K、38.4K等。

字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

最大能带32个Modbus从站。

四，配置方法

1、使用GW Modbus Builder软件配置网关的Modbus RTU报文。

2、使用GW Modbus Builder软件设置网关的EtherCAT数据长度。

3、在EtherCAT主站软件上配置网关。

4、正确设置拨码，供电后网关开始运行。

五，电器参数：

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关有哪些优势？

‌1、广泛的应用领域

‌2、简单的配置方式

3、‌透明的通信‌能力

4、可靠的通信‌质量

5、强大的兼容性

全文总结：

EtherCAT转Modbus-RTU总线协议转换网关的讲解就到此结束了。这篇技术文档对你是否有帮助呢?若你想了解更多相关知识信息，随时联系我们，我们会用足够的耐心为你提供解答服务。这款网关在工业自动化领域作用重大，能够实现不同总线协议的高效转换。无论你是工程师还是技术爱好者，我们都热切期待与你共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
